【班组课堂】卫星通讯系统 操作简介

2024

卫星通讯系统

操作简介

——班组课堂 ——

精 工 学 堂

学习目的

昆航机队随着B-5673、B-5672等飞机的加入,在卫星通讯方面,机队构型变得更加多样化。

目前昆航机队构型情况如下:

1、AFIRS 228S (铱星):B-5672/5702/1926/1991

2、Cobham 300D (海事):B-5673

3、ICS-120A (铱星):B-1315/B-1545/B-1547/B-7887

4、SAT-2200(海事):其余飞机

为了帮助大家,了解和掌握各构型卫星通讯系统的日常使用方法,本课件分四个模块,进行了相关总结。

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

铱星卫星通讯系统(AFIRS)操作简介

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

AFIRS 228S (铱星):B-5672/5702/1926/1991

Flight System (AFIRS™) (自动飞行信息报告系统)是一种航空电子系统,可以自动监控和记录飞机的操作和性能参数,编译和解释数据,并通过卫星将结果汇总信息发送到Up Time®飞行数据中心。AFIRS DMU通过铱星卫星网络提供卫星语音通信(Satcom)链路。该系统使用标准的ARINC 741/761卫星通信接口连接机组人员的音频集成系统和驾驶舱中的ARINC 739A多用途控制显示单元(MCDU),并为座舱内最多2个手机提供3扩展PBX功能。对于不能支持ARINC 741/761接口的座舱,可以在座舱内安装专用的AFIRS拨号垫。

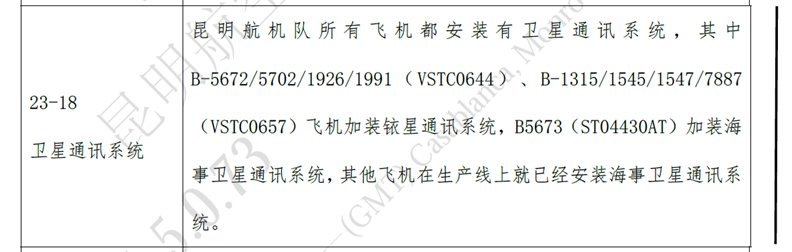

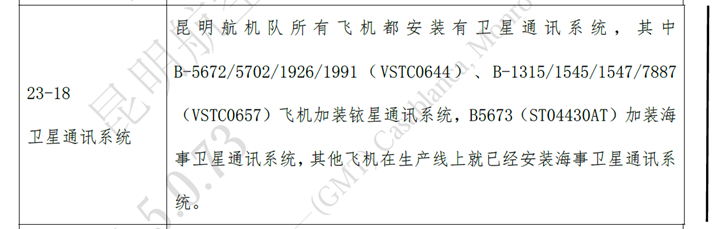

目前昆明航在机队构型方面,B-5672/5702/1926/1991 ( )AFIRS 228S(铱星) 、B-1315/1545/1547/7887()ICS-120A(铱星)飞机加装铱星通讯系统。B5673()加装Cobham 300D海事卫星通讯系统,其他飞机在生产线上就已经安装SAT-2200海事卫星通讯系统。(图1)

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图1

在日常操作时,我们主要涉及到MCDU、ACP(音频控制面板)、AFIRS指示面板。

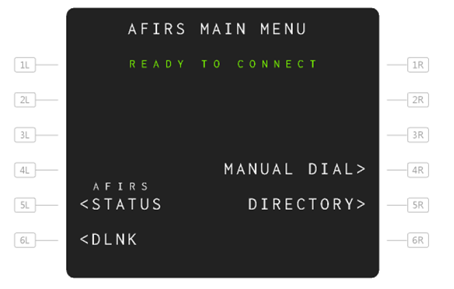

在构型方面,我们通过MCDU来控制拨号,其MCDU界面如下(图2):

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

图2

在MCDU上部,可显示内容包括NOT 、READY TO CONNECT、 CALL、DIALING、、IN USE BY CABIN、 CALL。(图3)

NOT :卫星链路不可用。声音和数据功能失效。

READY TO CONNECT:卫星链路可用,并且数据功能可操作,可以发起或接收语音通话。

CALL:目前有一个地-空电话来电。(图3)

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

图3

DIALING:目前有一个从驾驶舱拨打出的空-地电话。

:目前有一个驾驶舱语音通话被建立,并且正在进行中。

IN USE BY CABIN:语音频道被客舱扩展所占用。

CALL:目前在地面站、驾驶舱、客舱扩展之间,正在开展一个电话会议。

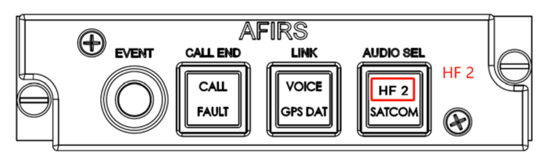

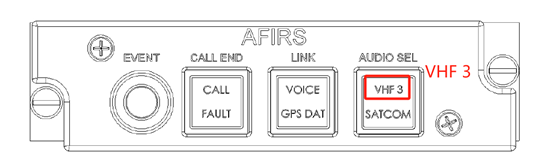

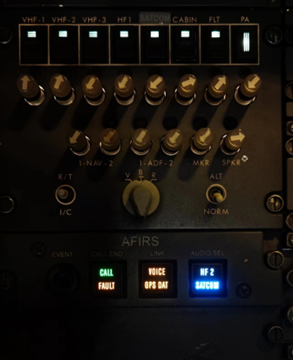

如下所示(图4、图5)为AFIRS指示面板,在两图中红框所示分别为HF 2和VHF 3,其表示本架飞机所使用的卫星通信频道为2号高频或者3号甚高频,具体在使用时需要做好识别,目前昆明航机队使用HF 2作为通讯频道。

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音

图4

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图5

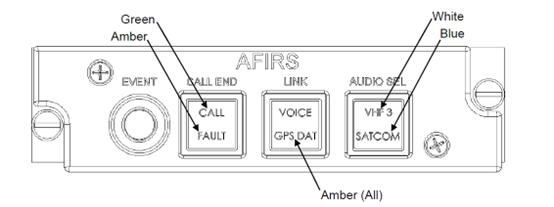

在AFIRS指示面板上,分别有不同颜色的状态指示灯(图6、图7)。

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音

图6

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图7

琥珀色FAULT灯:当AFIRS DMU未通电或初始化时,驾驶舱中的AFIRS FAULT指示灯将亮起。一旦系统初始化(通常在通电后30-60秒),AFIRS FAULT指示灯应熄灭。

绿色CALL灯:电话拨入时,CALL灯将会点亮,同时伴随有提示音。

琥珀色VOICE灯:当AFIRS DMU检测到内部铱星语音调制解调器工作正常但没有铱星信号时,VOICE指示灯将点亮。

琥珀色GPS灯:当AFIRS DMU检测到内部GPS运行正常但没有GPS信号时,GPS指示将被点亮。

琥珀色DAT灯:当AFIRS DMU检测到内部铱星数据调制解调器正常运行但没有铱星信号时,数据指示灯将被点亮。

铱星卫星电话操作步骤简介:

为了发出卫星通信呼叫,语音链路(VOICE LINK)信号器必须熄灭,因此飞机必须有一个畅通无阻的天空视野。卫星通信呼叫通常不能在机库内进行。还需要耳机(或麦克风和扬声器的组合)来拨打电话。(图8)

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

图8

如何拨打电话:(图9)

(1)在适用的音频控制面板上,选择传输选择器到VHF 3或HF 2(取决于实际构型)。

(2)在适用的音频控制面板上,选择VHF 3或HF 2(取决于实际构型)来接收传入音频,并将接收音量调整到中音。

(3)在AFIRS指示面板上,按压“AUDIO SEL”按键,确保“SATCOM”指示灯亮。

(4)在MCDU主菜单中选择AFIRS。

(5)从AFIRS主菜单屏幕选择手动拨号(MANUAL DIAL)。

(6)输入电话号码。

(7)一旦输入所需的号码,按2L LSK将号码转移到电话号码字段。

(8)准备好后,选择“呼叫”(“CALL”)开始通话。选择“结束通话”(“END CALL”),结束通话。

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图9

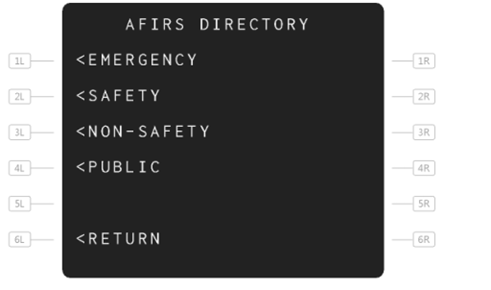

在MCDU的拨号界面,除了手动拨号选项,还可以通过选择“”选项,选择拨打电话簿内存储的电话号码(图10、图11、图12、图13)。

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图10

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

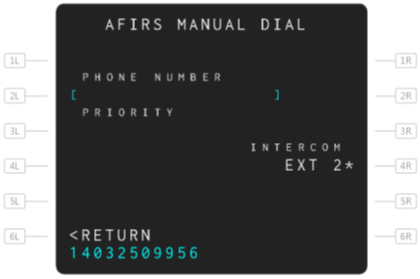

图11 手动电话输入界面

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图12 电话薄界面

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

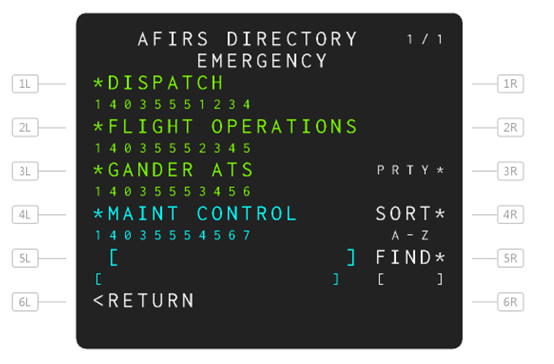

图13 电话薄内存储号码界面

如何拨打电话:

(1)在适用的音频控制面板上,选择传输选择器到VHF 3或HF 2(取决于实际构型)。

(2)在适用的音频控制面板上,选择VHF 3或HF 2(取决于实际构型)来接收传入音频,并将接收音量调整到中音。

(3)在AFIRS指示面板上,按压“AUDIO SEL”按键,确保“SATCOM”指示灯亮。

(4)从地面站呼叫飞机。卫星通信将通过耳机(或通过驾驶舱扬声器,如果选择)响入呼叫,如果MCDU正在显示AFIRS主菜单,它将显示入呼。

(5)如果MCDU上显示AFIRS主菜单,在MCDU上选择“answer”接听来电。或者,可以通过激活适用音频选择面板上的Mic PTT开关来应答呼叫。

(6)通话结束后,选择MCDU上的“END CALL”。

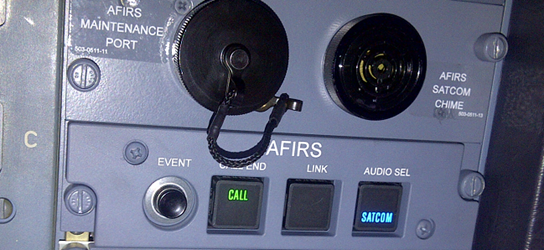

在电话拨入时,AFIRS指示面板上的绿色CALL灯亮,同时会听到提示音。(图14)

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图14 绿色CALL灯亮

另外,在电话接入时,MCDU上不会从当前页面自动跳转到接电话菜单,需要从主界面进入AFIRS菜单。(图15)

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

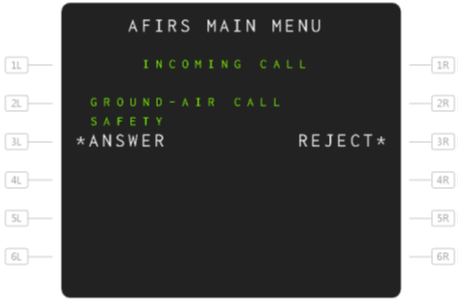

图15 接听与拒接界面

需要拒接电话时,可以选择在MCDU上按压REJECT按键,也可以选择按压AFIRS指示面板上的“CALL END”按键。(图16)

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

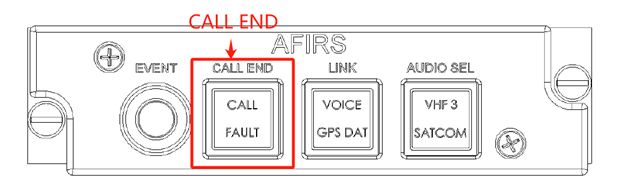

图16AFIRS指示面板“CALL END”按键

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

B-5673 Cobham 300D 海事卫星通讯

操作简介

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

Cobham 300D (海事):B-5673

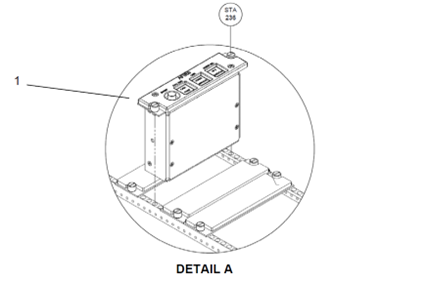

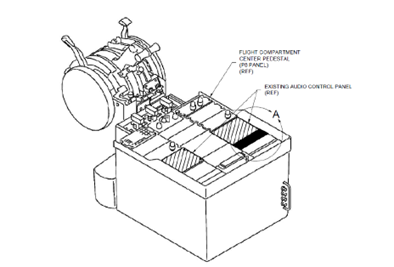

B-5673由于其构型的特殊性,在操作海事卫星通讯时,需要借助PTA12-100 POTS 电话适配器进行操作。PTA12-100 POTS 电话适配器,位于机长侧ACP面板下方(图1、图2)。

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音

图1

飞机模式打电话提示音_打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来

图2

PTA12-100的功能包括:语音音频电路、HOOK电门、来电提示、呼叫转移、呼叫等待、重拨、连续数据通信、背光、显示、快速拨号、™卫星通信状态、双音多频(DTMF)拨号音调和响铃音调。语音音频电路包括了麦克风输入放大器和可通过面板音量控制的听筒输出放大器。

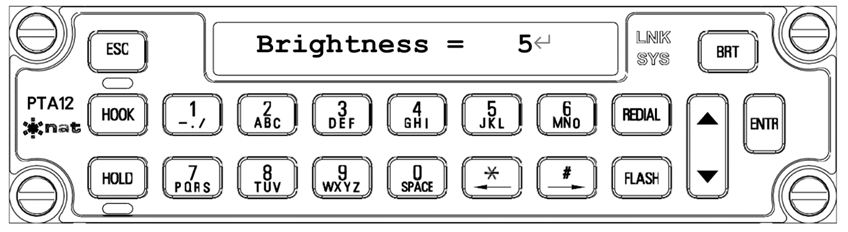

PTA12-100 POTS 电话适配器上,各按键功能及作用(图3):

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图3

ESC:取消当前按键操作,并返回至默认模式。

HOOK:按压HOOK键来发起或接收呼叫,这相当于把电话听筒拿起来“接听”,每次按压HOOK键会切换接听/挂机。

HOLD:(呼叫等待)操作者可通过HOLD按键来静音麦克风和耳机音频,以此来暂停通话。该功能仅在组件处于工作状态(接听)时可用。例如机组正在使用卫星电话通话,此时ATC呼叫机组,机组可按压HOLD键,暂停卫星电话通话。

REDIAL:(重拨)

1、REDIAL按键可调出并拨打上一个电话(最多16位)。该电话是在接听和挂机周期之间拨打的。

2、这是长期存储功能,即:当组件断电时,最后拨打的号码被“存储”。

3、在呼叫模式下按压REDIAL按键可调出、显示并立即拨出最后的电话号码。

4、如果按压REDIAL按键时,组件处于默认的通电模式,显示屏上则会出现最后拨打的号码。

5、要拨打此号码,需先按压HOOK按键确认拨号音响起,然后按压ENTR按键在双线式接口上发送DTMF拨号音。

6、如果重拨缓存器中没有号码,屏幕将显示Empty!且不会拨打任何号码。

FLASH:(呼叫转移)FLASH按键通常用于有“呼叫等待”和“呼叫转移”功能的系统。当组件处于工作(接听)状态时,使用者通过FLASH按键可中断当前通话并接听另一来电。该功能仅在组件处于工作(接听)状态或处于呼叫模式时可用。

BRT:(亮度调节)面板上的BRT按键控制显示亮度,每按压BRT按键一下,显示亮度增加一级,亮度总共有8个级别。

ENTR:(输入)用于做输入确认用。

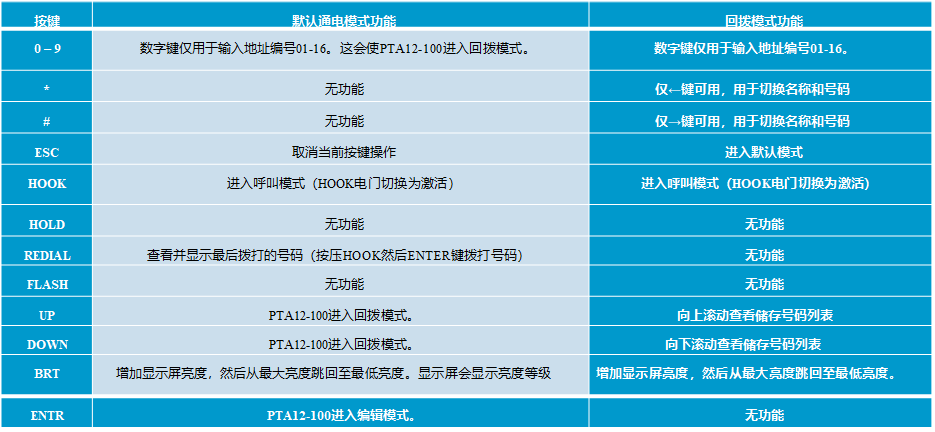

数字及符号键:其在不同阶段的作用详见下表。

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

电话音量 (▲▼):该电门在PTA12-100处于呼叫模式(即HOOK电门处于工作状态)时或当HOOK电门未工作但响铃器探测电路工作时,可用于增大或减小电话输出的音量。电话音量的最后一个音量值存储在长期存储器中,在断电情况下也保留。

PTA12-100 POTS 电话适配器上,各信号牌的作用(图4):

打开飞机模式电话铃还会响吗_飞机模式打电话提示音_飞机模式是不是电话打不进来

图4

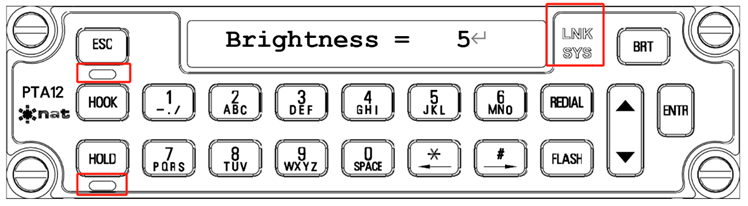

HOOK电门上方绿色LED指示灯:

1、位于HOOK键上方的绿色LED灯显示“HOOK状态/响铃”。

2、组件处于不工作(挂机)状态时,LED灯灭;组件处于工作(接听)状态时,LED灯稳亮。

3、在组件处于不工作(挂机)状态时,该LED灯也作“响铃”信号,根据安装的设置,当来电激活响铃器音频输出或耳机中的可闻铃声时,该LED灯闪亮。

4、如果组件处于工作(接听)状态,新呼叫方则通常会听到忙音(取决于所使用的电话系统收发器)。

挂机-LED灯灭

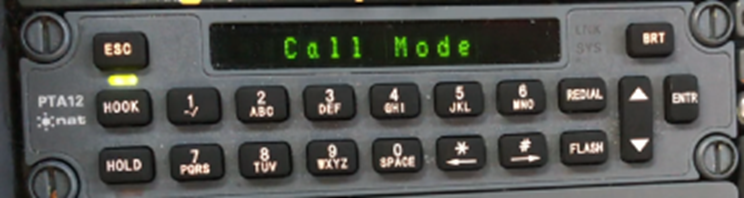

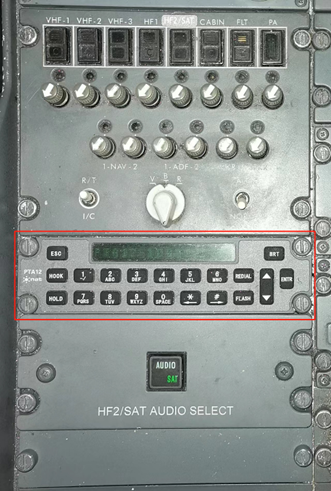

接听-LED灯稳亮(图5)

来电-LED灯闪亮

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图5接听-LED灯稳亮

HOLD电门下方绿色LED指示灯:

1、位于HOLD按钮的下方绿色LED灯显示等待状态;

2、LED灯亮起,表示电话处于呼叫等待状态;

3、当呼叫音频恢复到通话状态时,LED灯灭。

LNK绿色LED指示灯:

1、LNK即卫星通信链接;

2、如果卫星通信链接中断时,LNK字样不可见(LED灭);

3、当卫星通信链接建立时,绿色LNK字样亮(LED亮)。

SYS绿色LED指示灯:

1、SYS即卫星通信系统;

2、 如果卫星通信系统繁忙,SYS字样不可见(LED灭);

3、当卫星通信系统可进行语音通话时,绿色SYS字样亮(LED亮)。

如何拨打和接听卫星电话:

拨打电话:

1、系统通电准备好;

2、按下HF2/SAT AUDIO SELECT键,选择SAT,即SAT绿色状态灯点亮;

3、按下拨号面板的HOOK键;使用拨号面板的数字键盘输入电话号码,格式如下:00+(国家码)+电话号码+#比如拨打中国境内电话: ,然后按压#键拨出;

4、使用手持话筒或吊杆话筒在ACP面板的HF2上进行通话;

5、通话结束后再按压HOOK键挂断电话。

使用预存号码快速拨号:

1、直接输入01-16调取号码,或者使用上下箭头选取;

2、按压HOOK键,听到拨号音后按ENTR键拨号再按压#;

3、通话完毕后再次按压HOOK挂机。

接听电话:

1、系统通电准备好;

2、来电铃声和HOOK键闪烁,按下HOOK键即可接听电话;

3、结束通话:按压HOOK键即可。(接听电话:HOOK灯闪烁表示有来电。按压HOOK键(组件进入呼叫模式)接通电话。HOOK灯绿色稳亮,直到再次按压HOOK键结束通话)

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

ICS-120A铱星卫星通讯系统操作简介

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

ICS-120A (铱星):B-1315/B-1545/B-

1547/B-7887

铱星收发器在当前HF 2位置直接与驾驶舱ACP音频控制面板进行交互联系,允许直接从ACP接听来电(和终止来电)。HF2系统被停用,以允许ICS安装与ACP的接口。在此配置中,仍然需要MCDU接口来发起呼叫,因为没有其他拨号盘或目录接口可用。

目前昆明航在机队构型方面,B-5672/5702/1926/1991 ( )AFIRS 228S(铱星) 、B-1315/1545/1547/7887()ICS-120A(铱星)飞机加装铱星通讯系统。B5673()加装Cobham 300D海事卫星通讯系统,其他飞机在生产线上就已经安装SAT-2200海事卫星通讯系统。(图2)

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图1

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音

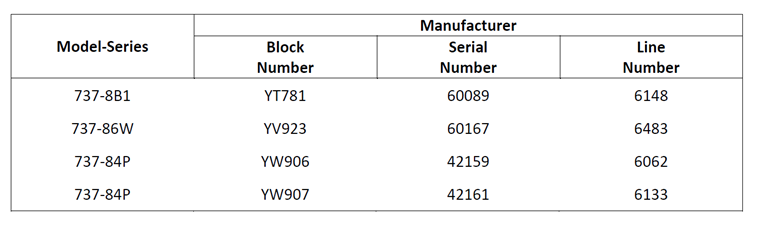

图2 ICS-120A 铱星构型飞机

如何拨打电话:

1、连接耳机及麦克风;

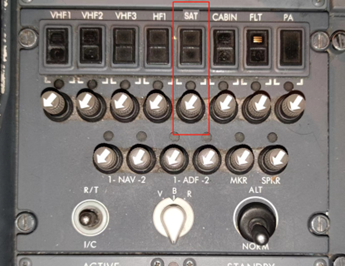

2、按压ACP面板上SAT发射键,将SAT音量调节旋钮置于适中位置;(图3)

飞机模式打电话提示音_打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来

图3

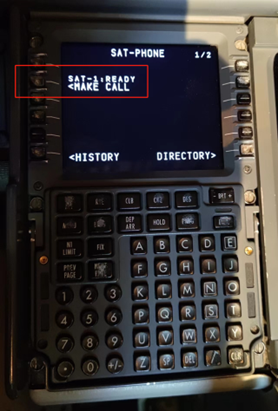

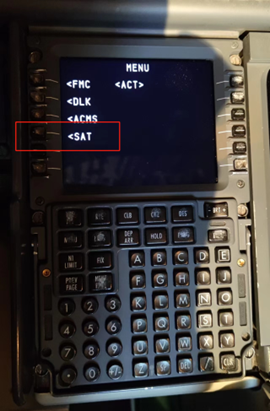

3、在MCDU上,选择按键,进入SAT页面;(图4)

飞机模式打电话提示音_打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来

图4

4、验证SAT状态显示READY;(图5)

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图5

5、在MCDU上输入电话号码,电话号码格式如下:00+(国家码)+电话号码,比如拨打中国境内电话: ;

6、按压< MAKE CALL按键拨打电话;

7、按压< END CALL按键结束当前通话。

如何使用电话薄拨打电话:

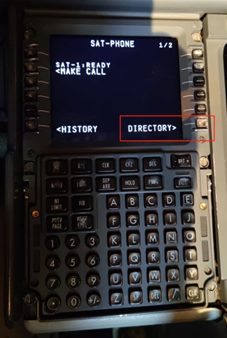

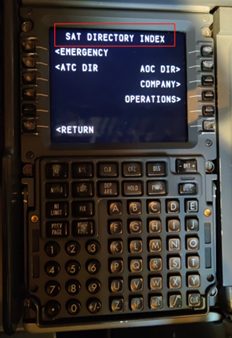

在MCDU的SAT选项中,按压>按键,即可进入电话薄页面,根据需要选择拨打相应电话即可。(图6 、 图7)

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图6

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图7

如何接听电话:

1、当飞机接到来电时,ACP面板上呼叫指示灯将点亮;(图8)

飞机模式打电话提示音_打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来

图8

2、MCUD上的CALL灯亮起;

3、伴随有选呼铃声响起(The SELCAL chime will be heard);

4、在MCDU上,选项旁,显示REQ;

5、进入选项,按压按键,即可接听来电。

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

SAT-2200海事卫星通讯操作简介

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

SAT-2200(海事):其余飞机

目前昆明航在机队构型方面,B-5672/5702/1926/1991 ( )AFIRS 228S(铱星) 、B-1315/1545/1547/7887()ICS-120A(铱星)飞机加装铱星通讯系统。B5673()加装Cobham 300D海事卫星通讯系统,其他飞机在生产线上就已经安装SAT-2200海事卫星通讯系统。(图1)

飞机模式打电话提示音_飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗

图1

SAT-2200海事卫星通讯的相关操作及使用方法,可详见波音手册AMM TASK 23-15-00-710-801 (SATCOM) System - Test。

如何拨打电话:

1、校准飞机惯导(Align the system (IRS) (TASK 34-21-00-820-802 or TASK 34-21-00-820-801));

2、连接耳机或麦克风;

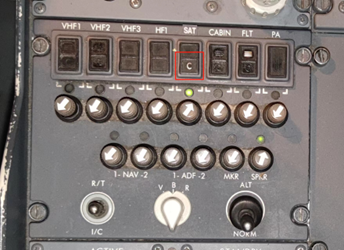

3、将ACP面板上的SAT 1或SAT 2音量调节旋钮按下,并旋转至中等音量(图2);

4、在ACP面板上,选择SAT 1或SAT 2的SAT CALL CONTROL 发射按键(图2);

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图2

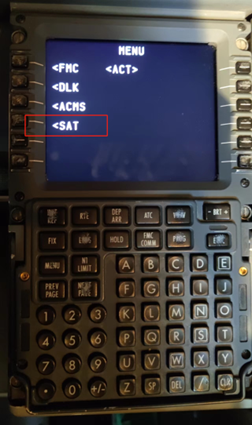

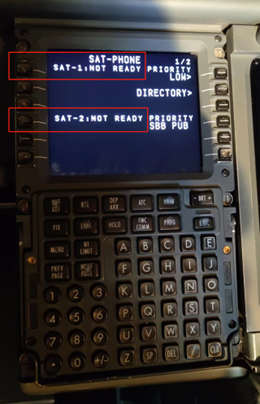

5、在MCDU上,选择选项,查看SAT-1或SAT-2是否显示READY状态(图3、图4);

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

图3

飞机模式打电话提示音_打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来

图4

如何拨打电话:

6、手动输入电话号码,粘贴至可用的SAT-1或SAT-2选项中;电话号码格式如下:00+(国家码)+电话号码,比如拨打中国境内电话: ;

7、按压MCDU上按键,即可拨打电话;

8、需要挂断电话时,按压MCDU上按键。

如何使用电话薄拨打电话:

在MCDU的SAT选项中,按压>按键(图5),即可进入电话簿页面,进入后,根据需要即可拨打预先存储好的电话号码。

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

图5

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

卫星通讯系统

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

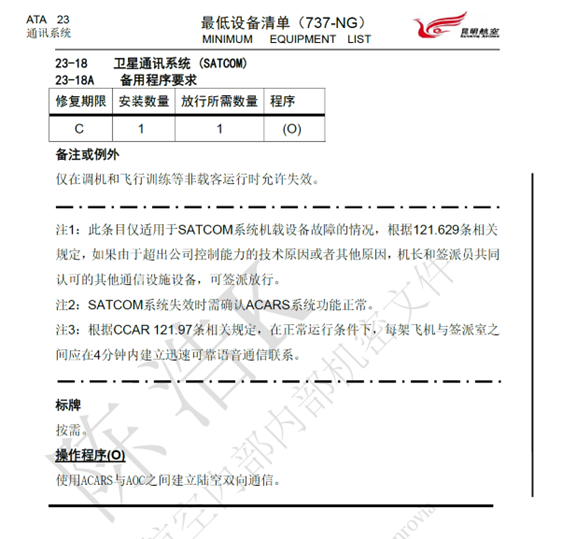

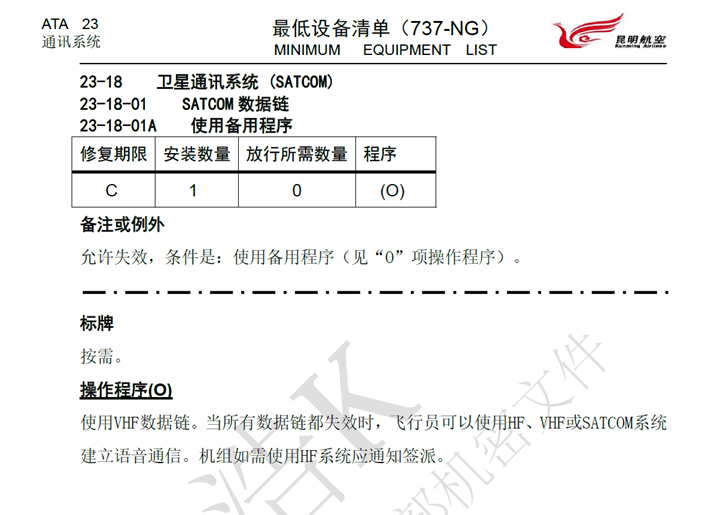

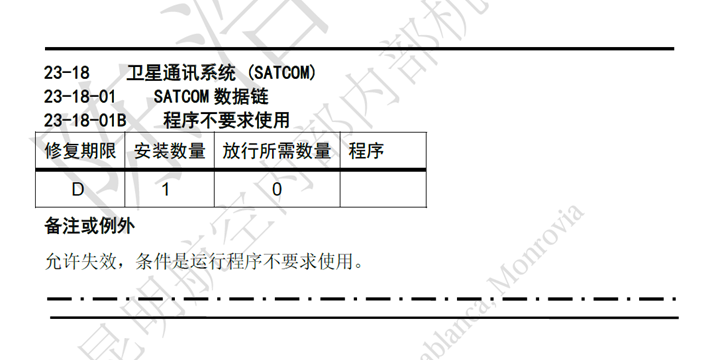

故障保留

飞机模式是不是电话打不进来_打开飞机模式电话铃还会响吗_飞机模式打电话提示音

飞机模式是不是电话打不进来_飞机模式打电话提示音_打开飞机模式电话铃还会响吗

打开飞机模式电话铃还会响吗_飞机模式是不是电话打不进来_飞机模式打电话提示音
