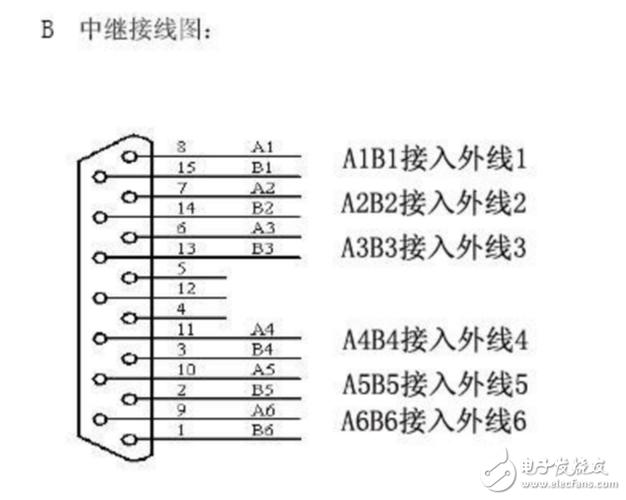

电话交换机与配线箱接法接法图

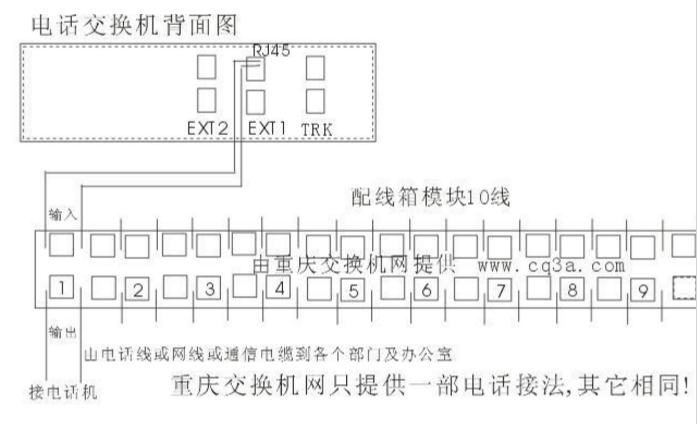

1、配线箱模块不做回线接法。（小容量采用）

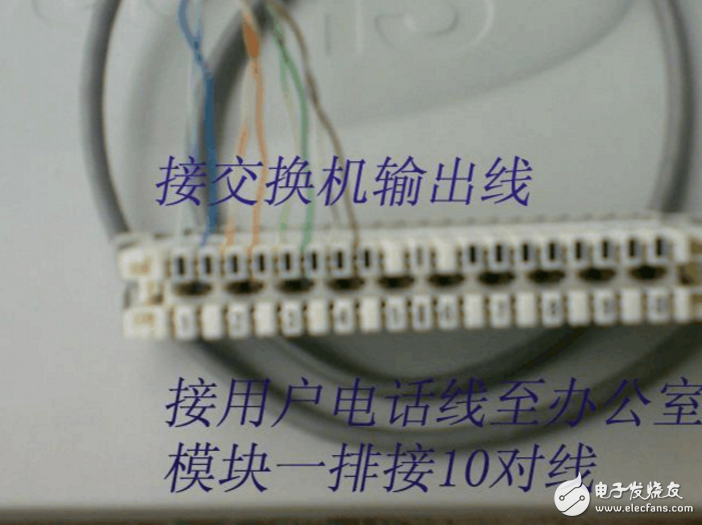

电话交换机输出线接到配线箱模块上方，如：1的上方左边和右边；配线箱的模块下面接用户安装的电话线或网线或通信电缆，如图例

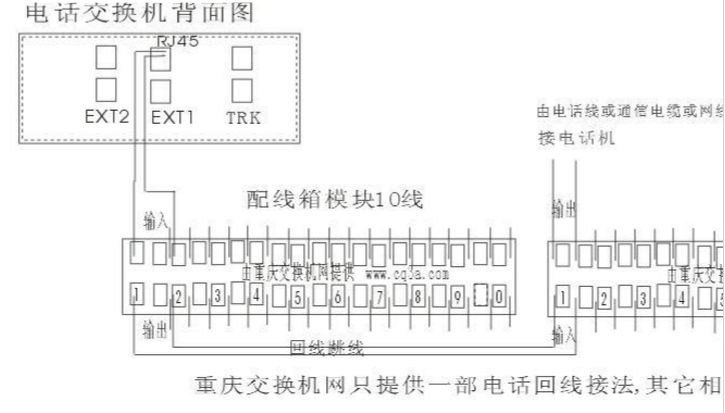

2、配线箱模块做回线接法。（50门以上大容量采用）

电话交换机输出线接到配线箱左面模块上方，如：1的上方左边和右边；配线箱的模块下面接跳线到右面配线模块，配线箱的右面模块上为用户出线端，如接：通信电缆；下面接用户跳线，接法如图例

程控交换机安装需注意事项

A、交换机机房应干燥、通风，无腐蚀气体，无强电磁干扰，无强烈机械震动、无灰尘，如果条件允许，应铺设防静电地板。

B、交换机机房湿度应保持小于 80%，有条件时应安装空调等设施，温度恒定在20摄氏左右。

C、交换机接地应遵循国际电工委员会IEC规定和要求，要单独、良好接地，不许与其设备或水管、钢筋等土建“地”连为一体，接地电阻不大于5 欧姆 。

D、交换机电源电压要稳定，防止因电源电压突变、波动等现象而引起交换机工作出现异常。

E、交换机与其他设备之间应保持相应距离，更禁止其他设备与交换机叠放。

F、交换机与配线架之间的连接电缆要规范、合理，配线架（箱）跳接线要简洁、清晰，防止出现并线、串线等现象。

G、配线架内外引出线要安装保安避雷装置。

H、整机检查与测试请参阅说明书。
