你的意思是几百米之内的所有485的GND都需要用屏蔽连在一起？

如果接大地也是屏蔽连在一起两端接大地？ ...

屏蔽线和GND是2个概念.

GND是提供给485芯片的,它一个是VDD的回路,另外一个是A和B的基准,如果你想通信正常而不出问题,那么所有的485需要有相同GND基准.

而屏蔽线是用来抗干扰用的,如果你的485通信没有问题的话,完全可以省略屏蔽线.

05年给一家国外客户开发中央空调的项目是,我们的485就是没有使用屏蔽线的,一个485网络带10台机器,最远2端100米,不用屏蔽线没有遇到问题.

你如果把相关老帖都看明白了就不会这么问。485节点多时，最好互联参考地，但也不尽然，有些情况就不能这 ...

老帖翻到150几页，下了一些你放的资料，看的更糊涂，感觉没有统一的说法。 1.参考地就是我们直流电源地？ 2.保护地就是经过处理的接入大地系统？3.还有一个就是大地？ 4.首先485必须要把参考地连在一起，没有隔离参考地还需要连接？连接了对设备上其他芯片有没有影响？5.所说的485隔离是给485一个单独的电源？电源不给其他芯片供电？6.您所说的L型连接到底是个怎么连接？7.有的连接参考地时候对地还加了一个100欧电阻 ？版主有时间的时候解释一下疑惑。谢谢。我有点强迫症。.^_^

1，针对屏蔽层，485通讯有3线（2根通讯线1根屏蔽层）和4线（2根通讯线，1根信号地线，一根屏蔽线）的，那 ...

// ** //我用的是 : 4线（2根通讯线，1根信号地线，一根屏蔽线）。屏蔽线接大地，老外同事问我 信号地线 是否要接到 屏蔽地线 上，从他的邮件看来是他想接一起的。我起初觉得应该可以接，但这样看来应该是不能接吧？请问主要是考虑 雷击会击穿隔离电源及485芯片？多谢

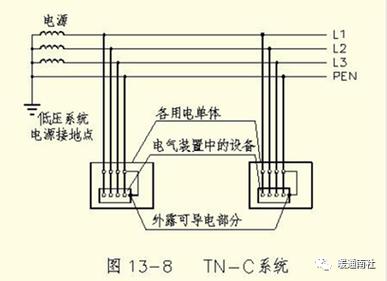

如果没有作防雷（感应雷击)， 电源零电位(GND)通过压敏类元件连接到，大地（PE）地线,信号线通过压敏元件连接到 大地/GND{忘记规范了}）是防不了的.

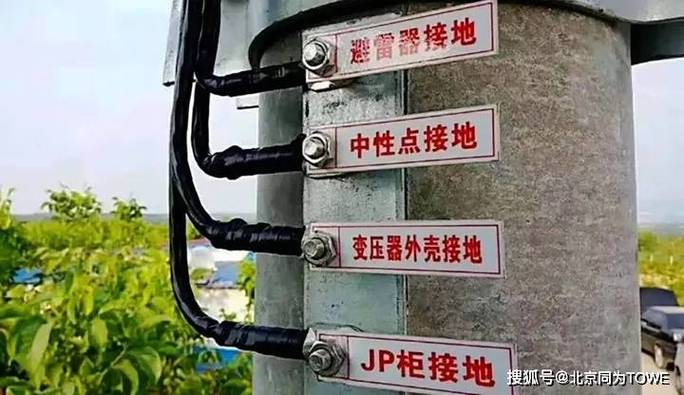

雷击产生的高能量 电磁脉冲波， 传输史上路径上，扫过(强度和角度和一定关系)与长导线，形成电磁感应，长导线，内产生额外的能量。这部分能量向低电压点走过去，过程中产生额外的电压。。哪么你的低压点对能量的吸引收能力，问题就来了， 如果是信号地线只有少量的电容啥的能容纳的能量极少，如果吸收不完，电源的极性可能发生反转。。。电路一一塌糊涂。如果你连接的是大地，哪么这个能量就可以引到大地就行泄放。而大地线的电压上升也只会短暂的引电压上升。并不会大的影响你的电路， 所以屏蔽网优先接‘大地’ 地线， 即起屏蔽保护，又能起防御一定的感应用雷击.

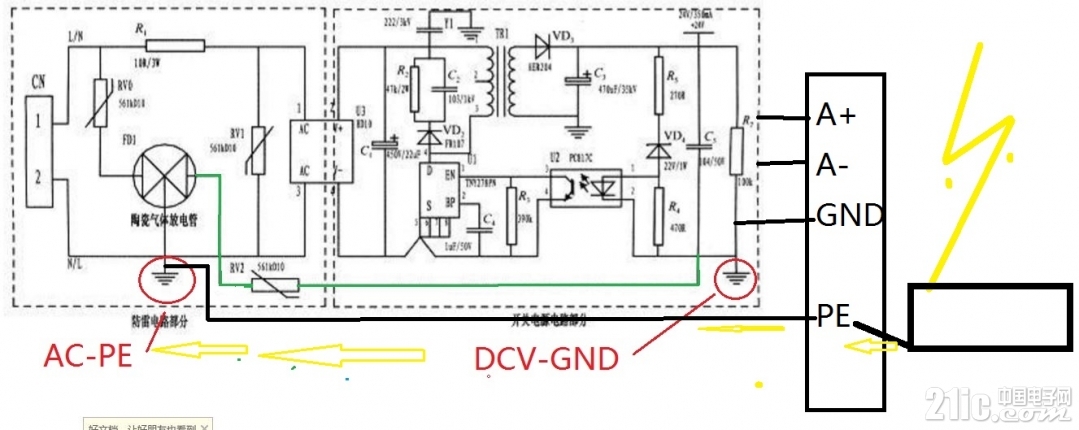

正确的接法

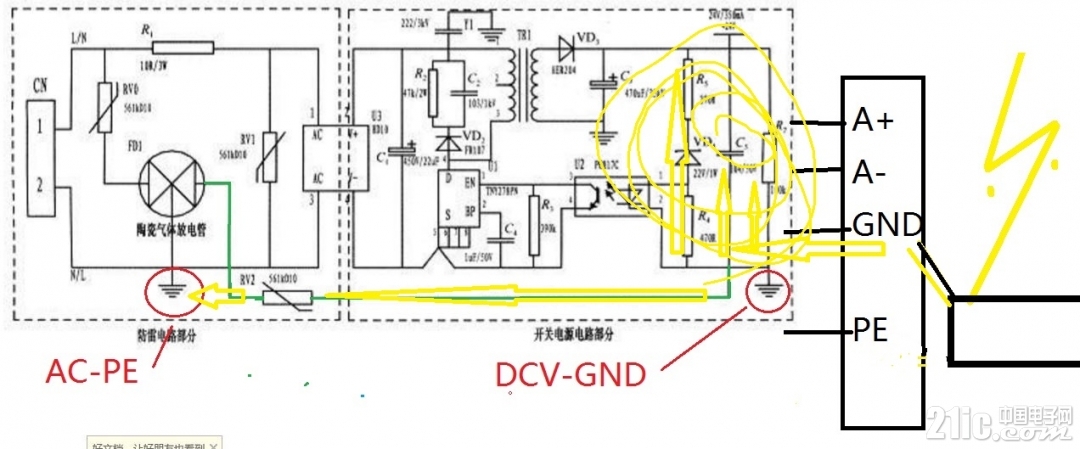

错误的接法 能起屏蔽，但不起防雷作用。

市场上也有独立性的防雷器出售， 从供电到信号,

(如果是被雷直接打中~~~~~当前没什么好的廉价方案，全都烧了~~~ 哈哈)
