西门子PLC中用的最多的模拟量输出模块应该就是5HF01模块了，其订货号为：6ES7-332-5HF01-0AB0。

下面举例讲解该模块的实际使用过程。

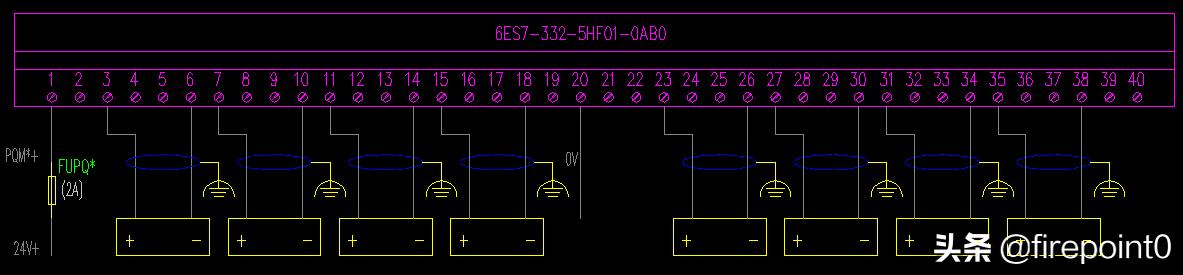

首先看接线图：

图中是该模块的接线图

上图中模块接线图适用于4~20mA信号输出，该模块8个输出点。个人在实际应用中配置了隔离栅。

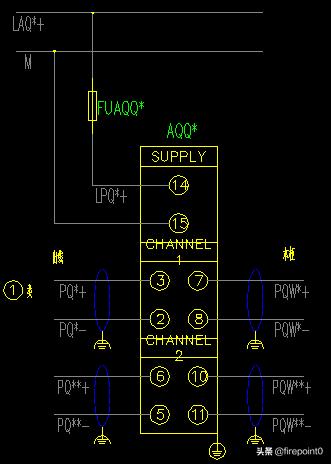

隔离栅接线图如下：

隔离栅采用的是优倍的

按照隔离栅的接线图接线，经过信号转换后依然是输出4~20mA信号。4~20mA信号在工程应用中最为广泛，因为该信号为恒流源信号，衰减较小，信号稳定。

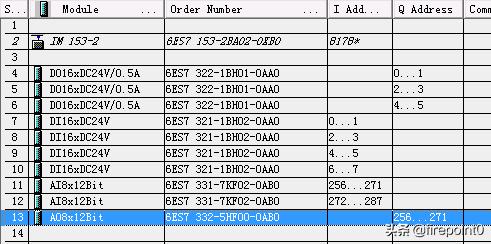

下面在step7中组态该模块：

最下一行蓝色即为组态

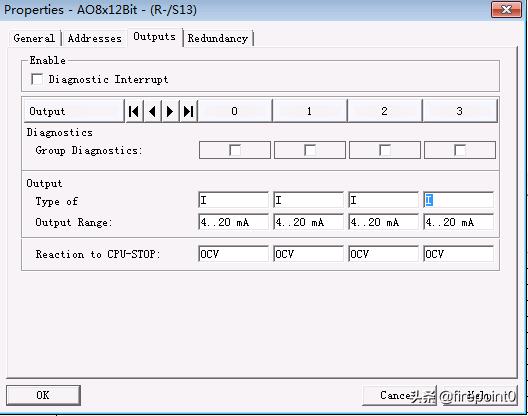

并且在组态信息中修改信号类型：

信号类型为电流，4~20mA信号

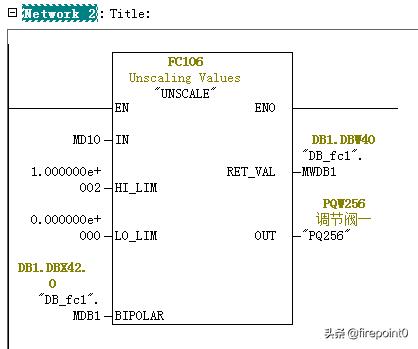

组态好之后就可以在梯形图中编辑程序了。

该程序是模拟量输出

上图程序中的MD10是给定值，高限是100，低限是0，分别对应调节阀一的开度0~100%，输出电流信号对应4~20mA。

FC106是西门子自带的模拟量输出标准块，输出信号PQW256即对应模拟量输出模块的组态地址。

例如：实际给定值MD10=20时，对应阀门的开度给定是20%吗，PQW256输出的电流信号是4+(20/100)*16=7.2mA。实际电流输出4~20mA与程序中的0~100%成线型比例关系。

将工作中的经验分享给大家，希望对大家有帮助！

非常感谢大家的支持！
