电脑主板的介绍

01

· 什么是电脑的主板？·

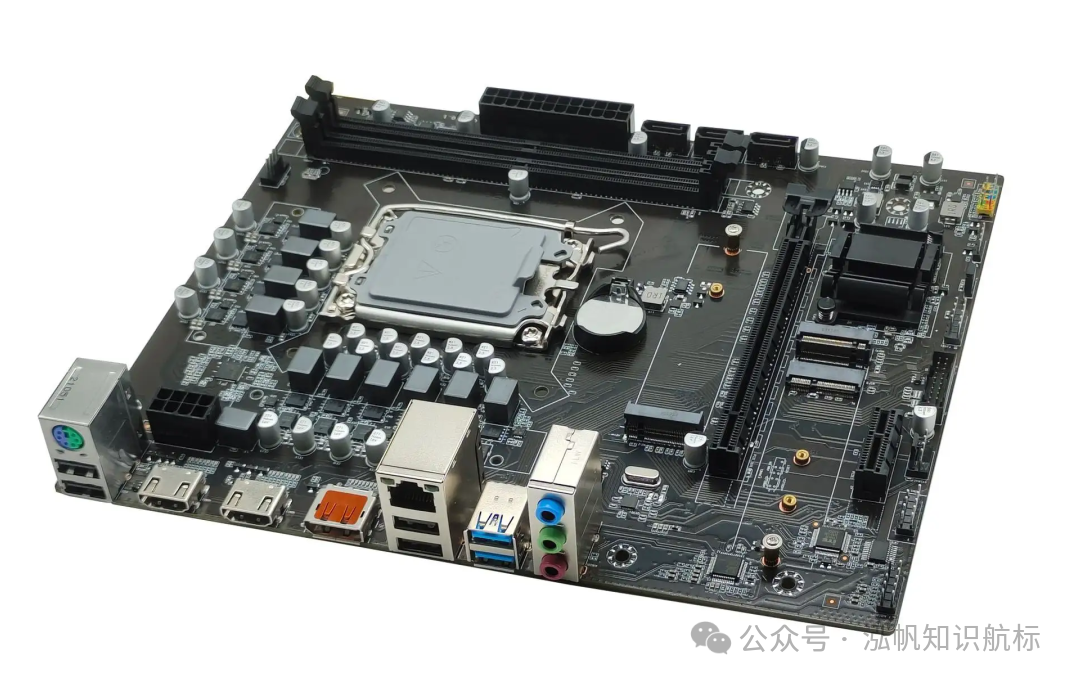

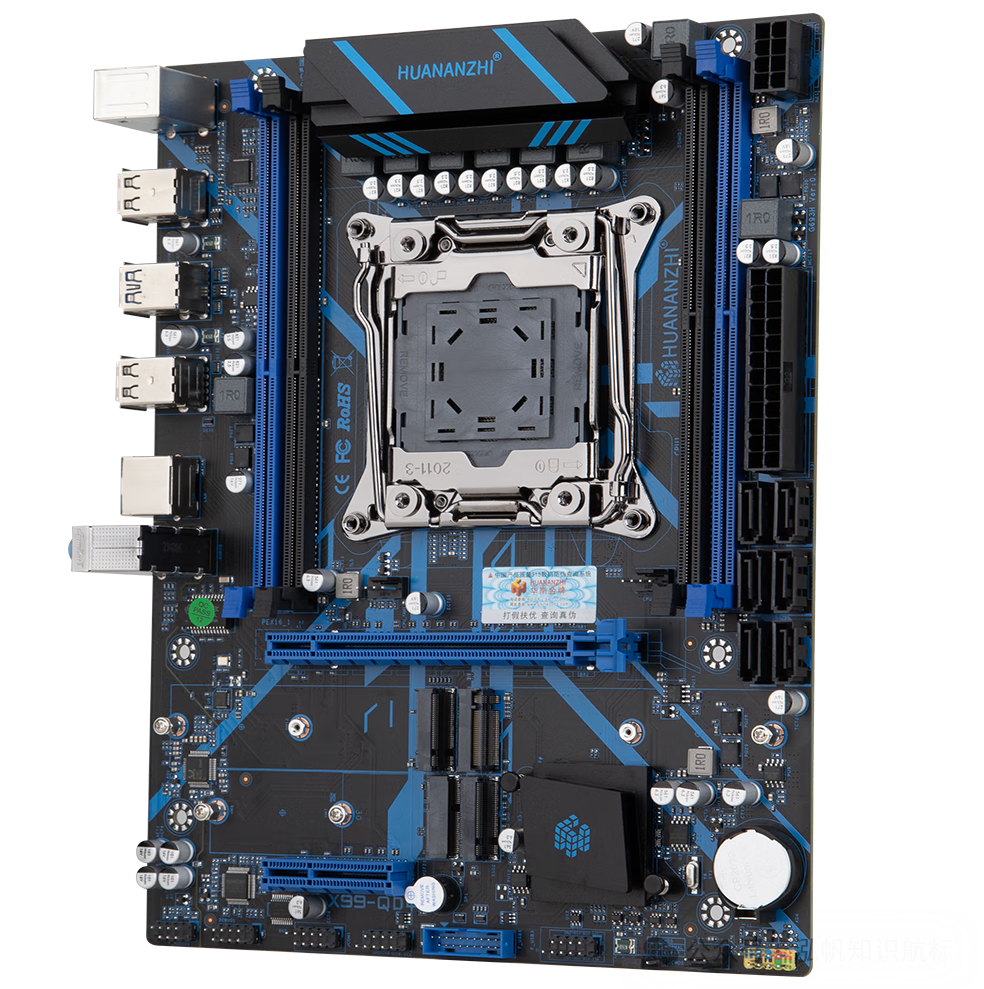

电脑主板，又称为母板、系统板或主机板等，它是安装在电脑机箱内，连接各种电脑硬件设备的一块电路板。主板的外观通常是一块矩形的板子，上面布满了各种电子元件、插槽、接口等。

从物理结构上看，主板一般由 PCB（印刷电路板）、芯片组、BIOS（基本输入输出系统）芯片、各种插槽和接口等组成。PCB 是主板的基础，它提供了电子元件的安装和连接线路。芯片组是主板的核心，它决定了主板支持的 CPU 类型、内存规格、扩展插槽等。BIOS 芯片则负责电脑的启动和基本硬件设置。

不同类型的电脑主板在尺寸、布局和功能上会有所差异。目前常见的主板尺寸有 ATX、Micro-ATX 和 Mini-ITX 等。ATX 主板尺寸较大，功能丰富，适合高性能的台式电脑；Micro-ATX 主板尺寸适中，功能较为全面，适合主流的台式电脑；Mini-ITX 主板尺寸小巧，适合小型化的电脑系统。

02

· 主板包含的核心器件 ·

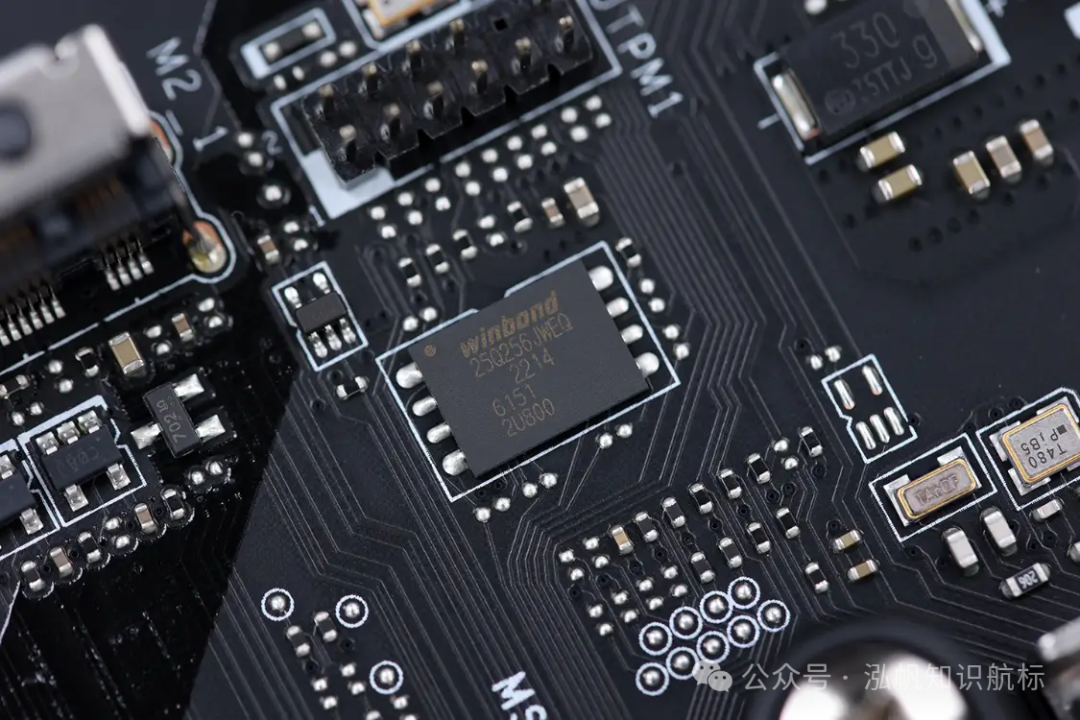

BIOS 芯片

BIOS（Basic Input/Output System）芯片在电脑主板中起着至关重要的作用。

BIOS 芯片的主要功能

1. 硬件初始化

- 在电脑开机时，BIOS 芯片首先启动，对电脑的硬件设备进行全面的初始化检测。它会检查 CPU、内存、硬盘、显卡、声卡、网卡等设备是否连接正常且能够正常工作。BIOS 会检测内存的容量和类型，确保内存能够被正确识别和使用。如果发现硬件存在问题，BIOS 会通过发出特定的报警声或在屏幕上显示错误信息来提示用户。

- 对各种硬件设备进行参数设置和配置，使其能够在电脑系统中正常运行。例如，BIOS 可以设置硬盘的工作模式、显卡的显示模式等。

2. 系统启动引导

- BIOS 负责电脑系统的启动引导过程。它会根据用户在 BIOS 设置中指定的启动顺序，查找可启动的设备，如硬盘、光驱、USB 设备等。一旦找到可启动设备，BIOS 就会将控制权交给该设备上的启动程序，引导操作系统的启动。如果用户设置了从光驱启动，当电脑开机时，BIOS 会首先检查光驱中是否有可启动的光盘，如果有，就会从光盘上的启动程序开始引导系统。

- 在启动过程中，BIOS 还会将一些重要的系统参数传递给操作系统，如内存大小、硬盘参数等，以便操作系统能够正确地配置和使用硬件资源。

3. 硬件设置和管理

- 用户可以通过 BIOS 设置程序对电脑的硬件进行各种设置和管理。例如，设置电脑的时间和日期、调整 CPU 的频率和电压、设置硬盘的 SMART 功能等。这些设置可以根据用户的需求和硬件的性能进行调整，以优化电脑的性能和稳定性。

- BIOS 还可以对硬件设备进行管理，如开启或关闭某些设备、调整设备的优先级等。例如，用户可以在 BIOS 中关闭一些不常用的设备，如串口、并口等，以节省系统资源。

BIOS 芯片的重要性

1. 确保硬件兼容性

- BIOS 芯片是电脑硬件与操作系统之间的桥梁，它能够确保不同品牌和型号的硬件设备在电脑系统中能够正常工作。BIOS 会根据硬件设备的特性和标准，进行相应的设置和配置，以实现硬件的兼容性。BIOS 可以识别不同品牌的硬盘、显卡等设备，并为其提供正确的驱动程序和参数设置。

- 随着硬件技术的不断发展，新的硬件设备不断涌现，BIOS 也需要不断更新和升级，以支持新的硬件设备和技术。例如，当新的 CPU 或显卡发布时，主板厂商会发布新的 BIOS 版本，以确保主板能够支持这些新设备。

2. 提供基本的系统功能

- BIOS 芯片提供了一些基本的系统功能，如键盘输入、屏幕显示、磁盘读写等。这些功能是电脑系统运行的基础，即使在操作系统出现故障时，BIOS 仍然可以提供一些基本的诊断和修复功能。用户可以在 BIOS 中进行硬盘自检、内存测试等操作，以确定硬件是否存在故障。

- 在一些特殊情况下，如操作系统无法启动或被损坏时，用户可以通过 BIOS 中的一些功能，如从光盘或 USB 设备启动，进行系统修复或安装新的操作系统。

3. 保障系统安全

- BIOS 芯片可以设置一些安全功能，如密码保护、硬盘加密等，以保障电脑系统的安全。用户可以设置 BIOS 密码，防止他人未经授权访问电脑系统。此外，一些高端的 BIOS 还支持硬盘加密功能，可以对硬盘上的数据进行加密，防止数据被窃取。

- BIOS 还可以检测和防范一些硬件攻击，如 BIOS 病毒、恶意软件等。一些 BIOS 具有自我保护功能，可以防止恶意软件篡改 BIOS 程序，从而保障系统的安全。

CMOS 电池

在电脑主板上，CMOS 电池虽然体积小巧，却发挥着至关重要的作用。

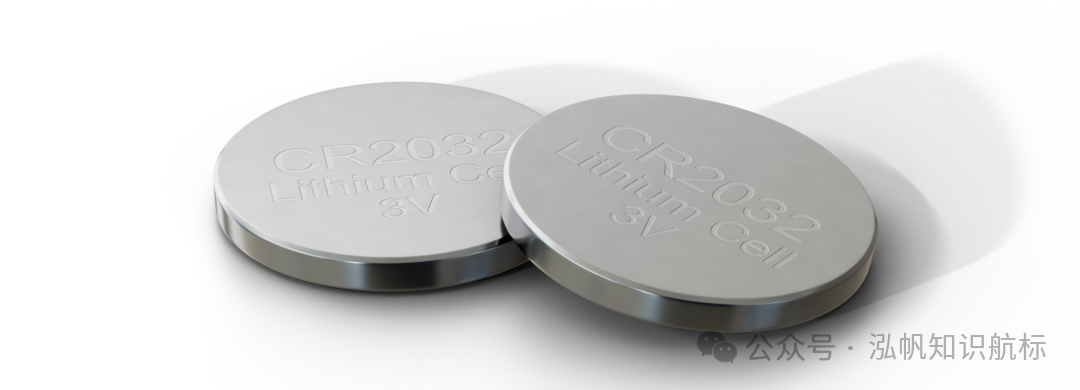

CMOS（ Metal Oxide ）电池通常是一块小型纽扣电池，它为主板上的 CMOS 芯片供电。CMOS 芯片负责存储电脑的硬件配置信息和系统时间等数据。当电脑断电时，CMOS 电池能够维持这些信息不丢失，确保电脑在下次开机时能够快速恢复到上次的设置状态。

保存硬件配置信息

CMOS 电池确保了电脑的硬件配置信息得以保存。这些信息包括但不限于硬盘类型和容量、内存大小、启动顺序等。当用户设置了从固态硬盘启动，并且安装了多个硬盘时，这个设置信息会被存储在 CMOS 芯片中。如果没有 CMOS 电池的持续供电，每次电脑断电后，这些设置都将丢失，用户在下次开机时就需要重新进行设置，这将带来极大的不便。

维持系统时间准确

CMOS 电池还负责维持电脑系统时间的准确性。即使电脑断电，系统时间也不会因为断电而重置。这对于一些需要准确时间记录的应用程序非常重要，比如文件的创建时间、日志记录等。同时，准确的系统时间也方便用户在日常使用中查看时间，以及进行各种时间相关的操作。

重要性及故障影响

如果 CMOS 电池没电或出现故障，电脑的系统时间会恢复到出厂默认时间，并且之前在 BIOS 中设置的硬件参数等信息也可能会丢失。这会导致电脑启动时出现一些异常情况，例如启动顺序错误、硬件无法被正确识别等。此时，用户需要重新设置 BIOS 参数，以恢复电脑的正常运行。

为了确保电脑的稳定运行，用户应该定期检查 CMOS 电池的状态。如果发现电池电量不足或出现故障，应及时更换新的电池。同时，在更换电池时，要注意操作规范，避免对主板造成损坏。

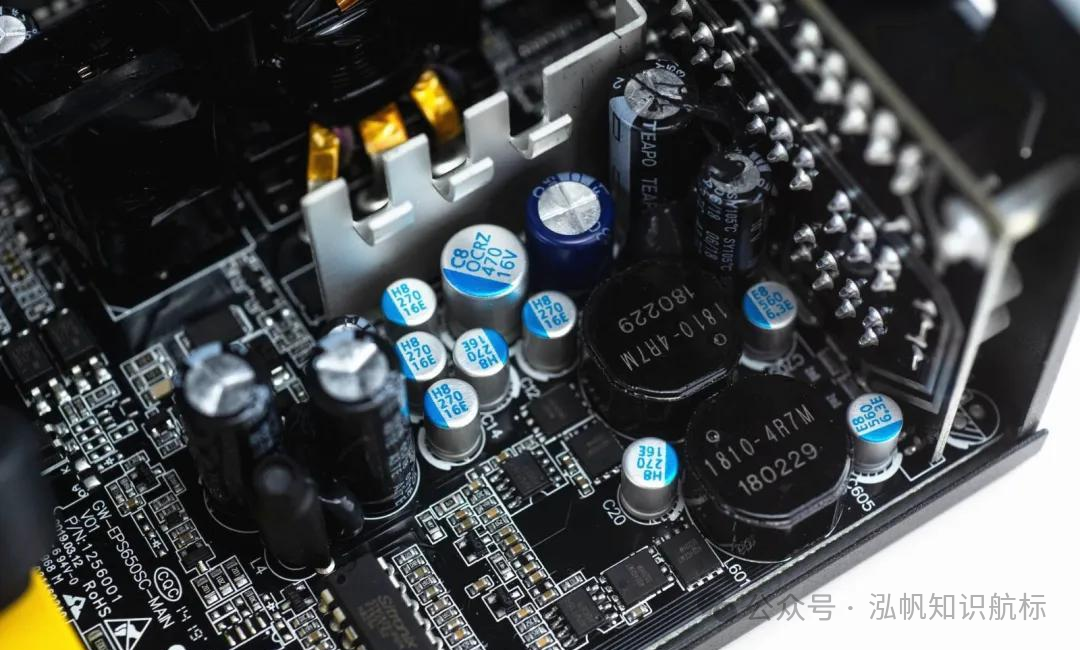

电容和电感

在电脑主板中，电容和电感是至关重要的电子元件，它们在保障电脑稳定运行和性能发挥方面起着关键作用。

电容

1. 滤波作用

- 电容在主板电源电路中主要起到滤波的作用。电脑电源输送到主板的电流中可能会夹杂着各种杂波和干扰信号，这些不良信号会影响主板上各个硬件设备的正常工作。电容能够通过充放电的过程，将这些杂波和干扰信号过滤掉，使输出的电压更加稳定纯净，为各个硬件设备提供可靠的电力供应。

- 例如，当电源中的高频杂波出现时，电容会迅速充电或放电，将这些高频信号短路到地，从而保证输出到硬件设备的电压平稳。

2. 稳压作用

- 电容还具有稳压的功能。在电脑运行过程中，硬件设备的工作状态会不断变化，导致电流需求也随之波动。当电流突然增大时，电容可以释放储存的电能，以弥补电源供应的不足；当电流减小时，电容又可以吸收多余的电能，从而保持电压的稳定。

- 比如，在 CPU 进行高强度运算时，电流需求会瞬间增大，此时电容能够迅速提供额外的电流，确保 CPU 不会因为电压波动而出现故障。

3. 储能作用

- 除了滤波和稳压，电容还可以在电路中起到储能的作用。当电路中的电压升高时，电容会储存电能；当电压降低时，电容则释放电能，以维持电路的稳定运行。

- 例如，在电脑突然断电的情况下，电容中储存的电能可以为一些关键硬件设备提供短暂的电力支持，使它们有足够的时间进行数据保存等操作，从而减少数据丢失的风险。

电感

1. 滤波与储能

- 电感在主板电源电路中同样起着重要的滤波作用。它与电容一起组成滤波电路，进一步减少电源中的杂波干扰。电感通过其电感特性，能够阻止电流的突然变化，当电流变化时，电感会产生感应电动势，这个电动势会抵抗电流的变化，从而使电流变得更加平稳。

- 同时，电感也具有一定的储能功能。当电流通过电感时，电感会储存磁场能量，当电流变化时，电感会释放或吸收能量，以维持电流的稳定。

2. 提高电源稳定性

- 电感能够减少电源中的高频噪声和干扰，提高电源的稳定性和可靠性。它可以防止电源中的尖峰电压和浪涌电流对硬件设备造成损害，保护主板和其他硬件设备的安全。

- 例如，在电脑开机瞬间，电源会产生较大的浪涌电流，电感可以有效地抑制这个浪涌电流，保护主板上的电子元件不受损坏。

声卡芯片和网卡芯片

在电脑主板上，声卡芯片和网卡芯片扮演着重要的角色，为用户提供丰富的音频和网络体验。

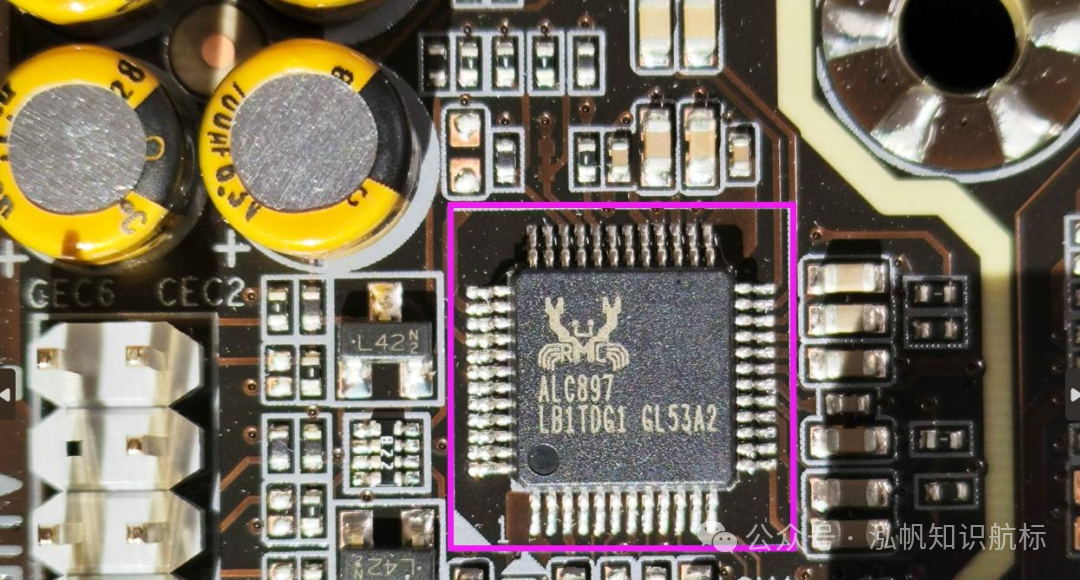

声卡芯片

1. 音频处理功能

- 声卡芯片负责处理电脑的音频信号输入和输出。它能够将数字音频信号转换为模拟音频信号，通过连接到主板上的音频接口，如耳机插孔、麦克风插孔等，让用户能够听到声音或进行录音。

- 当用户播放音乐或视频时，声卡芯片会接收来自电脑的数字音频数据，经过处理后将其转换为模拟信号，驱动扬声器或耳机发出声音。在录音时，声卡芯片则将麦克风输入的模拟音频信号转换为数字信号，供电脑进行存储和处理。

- 一些高端的声卡芯片还支持多声道音频输出，如 5.1 声道、7.1 声道等，为用户带来更加逼真的环绕音效体验。同时，它们还可能具备高保真音频处理能力，提供更高质量的音频输出。

2. 音频特效和增强功能

- 声卡芯片通常还具备各种音频特效和增强功能。它可以提供均衡器调节，让用户根据自己的喜好调整音频的频率响应，增强低音或高音效果。

- 此外，声卡芯片还可能支持虚拟环绕声技术，通过软件算法模拟出环绕音效，让用户在使用普通耳机或扬声器时也能感受到身临其境的音频体验。一些声卡芯片还具备噪声抑制和回声消除功能，提高语音通话的质量。

网卡芯片

1. 网络连接功能

- 网卡芯片提供电脑的网络连接功能，使电脑能够接入局域网或互联网。它可以将电脑中的数据转换为网络信号，通过网线或无线方式发送到网络中，同时也可以接收来自网络的信号，并将其转换为电脑可以处理的数据。

- 当用户浏览网页、下载文件或进行在线游戏时，网卡芯片负责将电脑发出的请求数据转换为网络信号发送出去，并接收来自网络服务器的响应数据。不同类型的网卡芯片支持不同的网络连接标准和速度，如以太网、无线局域网等。

2. 网络管理和优化功能

- 一些网卡芯片还具备网络管理和优化功能。它们可以自动检测网络连接状态，调整网络参数以提高网络性能。网卡芯片可以根据网络拥塞情况自动调整数据传输速率，避免网络堵塞。

- 此外，一些高端的网卡芯片还支持网络虚拟化技术，可以将一个物理网卡虚拟成多个逻辑网卡，为不同的应用程序或虚拟机提供独立的网络连接，提高网络资源的利用率和安全性。

电源接口和各种指示灯

在电脑主板上，电源接口和各种指示灯起着至关重要的作用，它们为电脑的正常运行提供了电力支持和状态显示。

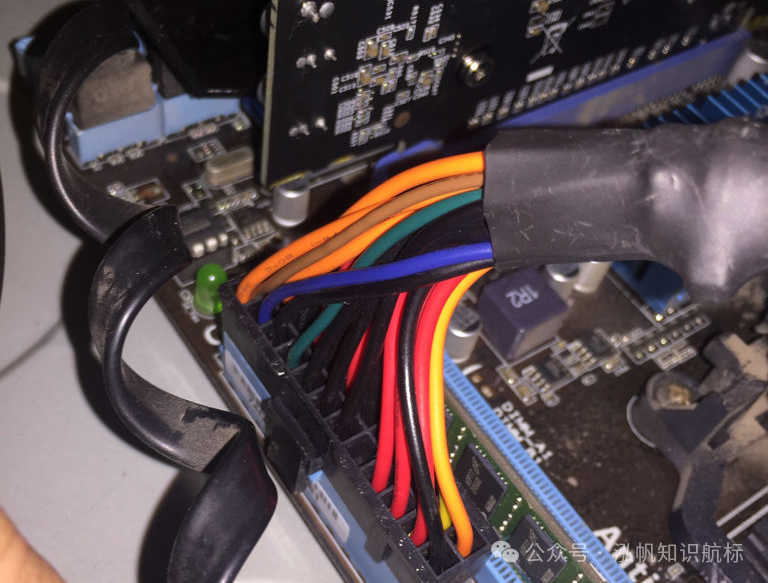

电源接口

1. 连接与供电

- 主板上的电源接口是连接电脑电源的重要部位。电源通过这个接口将电能输送到主板，然后主板再将电能分配到各个硬件设备，为它们提供工作所需的电力。

- 常见的电源接口有 20 针、24 针等不同类型，其设计和规格因主板和电源的不同而有所差异。在安装电脑时，需要确保电源接口与主板正确连接，以保证稳定的电力供应。

- 当电脑开机时，电源通过接口向主板输送电流，启动主板上的各个电路和芯片，使电脑进入工作状态。

2. 电源管理

- 电源接口不仅负责传输电能，还与主板上的电源管理芯片协同工作，对电源进行管理和控制。电源管理芯片可以根据电脑的工作状态调整电源的输出，实现节能和稳定运行。

- 当电脑处于闲置状态时，电源管理芯片可以降低电源的输出功率，减少能源消耗；而当电脑进行高强度运算时，又可以提高电源的输出功率，满足硬件设备的需求。

各种指示灯

1. 电源指示灯

- 电源指示灯是主板上最常见的指示灯之一。当电脑接通电源后，这个指示灯会亮起，指示电脑已经通电。它让用户可以直观地了解电脑的电源状态，方便进行故障排查。

- 如果电脑无法开机，而电源指示灯不亮，那么可能是电源出现了问题或者电源与主板的连接不良。通过检查电源指示灯的状态，可以快速确定问题的方向。

2. 硬盘指示灯

- 硬盘指示灯在硬盘读写数据时会闪烁，让用户了解硬盘的工作状态。当硬盘正在进行数据读取或写入操作时，指示灯会频繁闪烁；而当硬盘处于闲置状态时，指示灯则会熄灭或偶尔闪烁。

- 在安装软件或复制文件时，用户可以通过观察硬盘指示灯的闪烁频率来判断硬盘的工作强度和进度。如果硬盘指示灯长时间不闪烁，可能表示硬盘出现了故障或者系统出现了卡顿。

3. 故障指示灯

- 一些主板上还设有故障指示灯，当主板或其他硬件设备出现故障时，这些指示灯会亮起或闪烁，提示用户进行故障排查。故障指示灯的颜色和闪烁方式可能会因不同的故障类型而有所不同。

- 如果电脑出现死机、蓝屏等故障，故障指示灯可能会亮起或闪烁特定的颜色，告诉用户可能是内存、显卡或其他硬件出现了问题。用户可以根据故障指示灯的提示，有针对性地进行故障排查和修复。

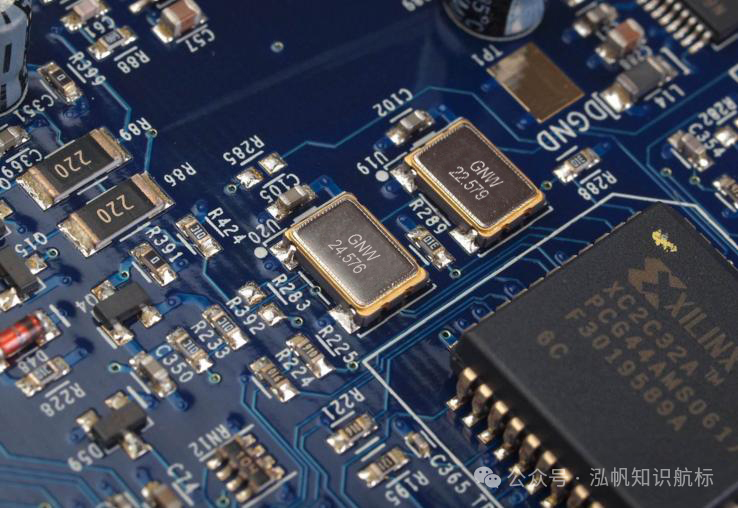

晶振

在电脑主板中，晶振是一个虽不显眼却至关重要的元件。

提供稳定时钟信号

晶振能够产生稳定频率的电子信号，为主板上的各种芯片和电路提供时钟信号。时钟信号就如同电脑系统运行的节拍器，决定了芯片的工作节奏和数据传输的速度。

1. 对于 CPU 而言，它需要较高频率的时钟信号来保证其高速运算。CPU 的每一个指令执行、数据处理等操作都在时钟信号的精确控制下进行。没有稳定的时钟信号，CPU 将无法正常工作，电脑系统也会陷入混乱。

2. 内存、PCI 总线等设备同样依赖时钟信号来同步它们的工作。内存的读写操作、PCI 总线的数据传输等都需要在特定的时钟周期内完成，确保数据的准确传输和处理。

不同频率满足不同需求

主板上可能会有多个不同频率的晶振，分别为不同的设备或电路提供时钟信号。

1. 高速设备如 CPU，需要高频晶振提供快速的时钟信号，以支持其强大的运算能力。现代高性能 CPU 可能需要几 GHz 频率的时钟信号。

2. 一些低速设备如串口、并口等，则需要较低频率的时钟信号。这些设备的数据传输速度相对较慢，不需要过高的时钟频率，较低的频率既能满足其工作需求，又能降低功耗和电磁干扰。

重要性及故障影响

晶振的稳定性和准确性对电脑系统的正常运行至关重要。如果晶振出现故障，提供的时钟信号不稳定或频率发生偏差，会导致电脑系统出现各种问题。

1. 可能会出现系统运行缓慢、卡顿甚至死机的情况。因为芯片和电路无法在正确的时钟节奏下工作，数据处理和传输会出现错误和延迟。

2. 也可能导致设备之间的通信出现问题，例如显卡与显示器之间的图像数据传输异常，出现花屏、闪烁等现象。

03

· 电脑主板的作用是什么 ·

连接硬件设备

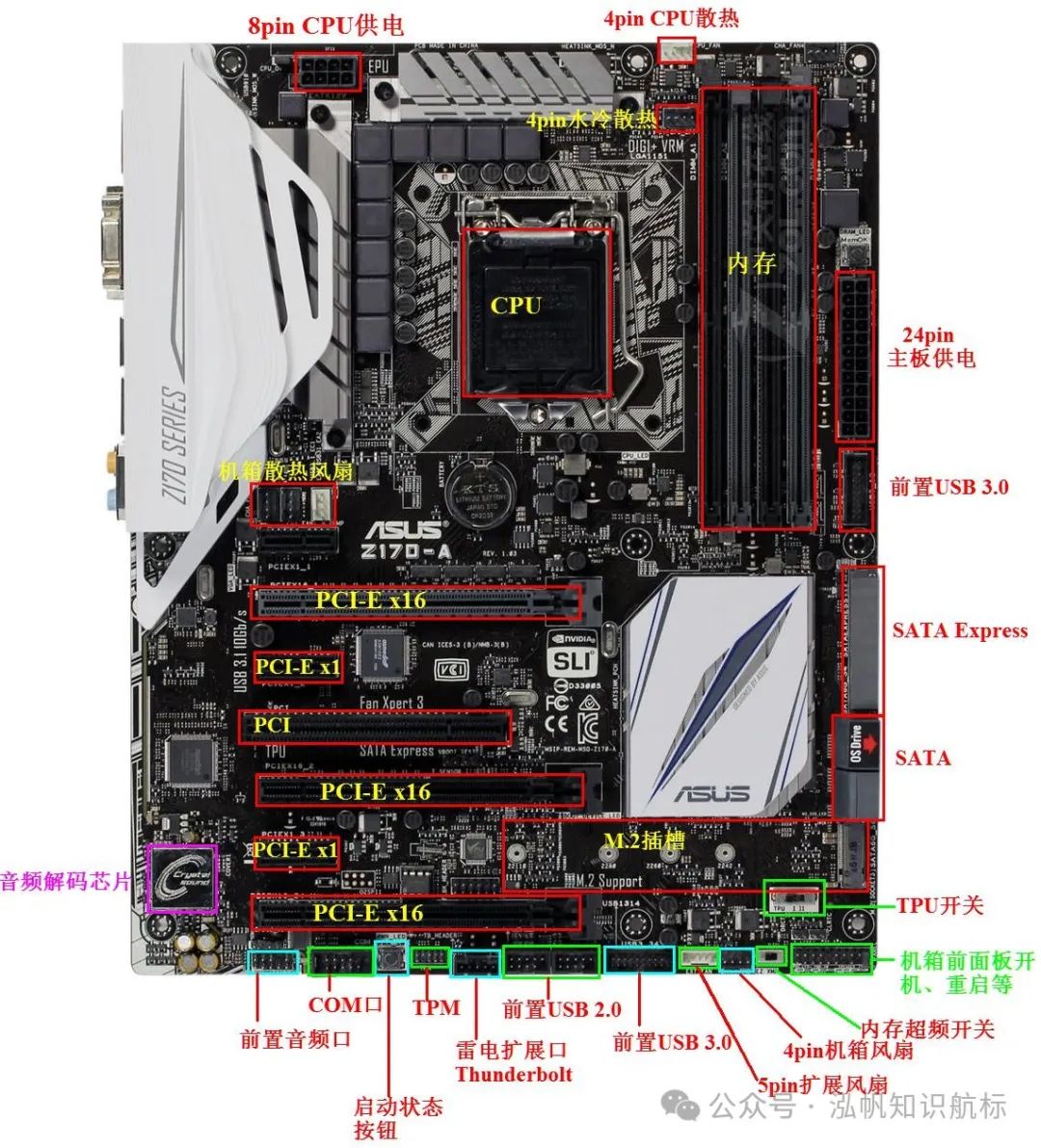

主板是电脑硬件设备的连接中心，它通过各种插槽和接口将 CPU、内存、显卡、硬盘、光驱、声卡、网卡等硬件设备连接在一起，使它们能够协同工作。例如，CPU 通过主板上的 CPU 插槽与主板连接，内存通过内存插槽连接，显卡通过 PCI-E 插槽连接等。主板上的各种接口，如 USB 接口、音频接口、网络接口等，也为外部设备的连接提供了方便。

提供电源供应

主板负责为连接在其上的各种硬件设备提供电源供应。电脑的电源通过主板上的电源接口将电能输送到主板，主板再通过各种电源线路将电能分配到各个硬件设备。主板上的电源管理芯片负责对电源进行管理和控制，确保各个硬件设备能够获得稳定、可靠的电源供应。

支持硬件扩展

主板提供了丰富的扩展插槽和接口，允许用户根据自己的需求对电脑进行硬件扩展。用户可以通过添加内存插槽来增加内存容量，通过添加 PCI-E 插槽来安装独立显卡、声卡、网卡等扩展卡，通过添加 SATA 接口来连接更多的硬盘和光驱等存储设备。主板的扩展性使得电脑能够满足不同用户的个性化需求。

实现数据传输

主板在电脑系统中起着数据传输的桥梁作用。各种硬件设备之间的数据交换都需要通过主板进行。例如，CPU 与内存之间的数据传输、显卡与显示器之间的图像数据传输、硬盘与内存之间的数据读写等。主板上的总线系统，如 PCI 总线、PCI-E 总线、USB 总线等，负责实现不同硬件设备之间的数据传输。总线的速度和带宽直接影响着电脑系统的性能。

管理硬件设备

主板上的 BIOS 芯片和各种硬件监控芯片负责对硬件设备进行管理和监控。BIOS 芯片存储了电脑的基本输入输出系统程序，它在电脑启动时负责对硬件设备进行初始化和检测，确保硬件设备能够正常工作。硬件监控芯片则实时监测硬件设备的温度、电压、风扇转速等参数，一旦发现异常情况，会及时发出警报，以保护硬件设备的安全。

决定电脑性能

主板的性能直接影响着电脑的整体性能。主板的芯片组决定了它支持的 CPU 类型、内存规格、总线速度等，这些因素都会对电脑的性能产生重要影响。一款高性能的主板可以支持更高频率的内存和更快的总线速度，从而提高电脑的运行速度和数据传输效率。此外，主板的稳定性和可靠性也非常重要，一个稳定可靠的主板可以保证电脑系统的长期稳定运行。
