如何使用软件进行数据库设计（多对多关系）

1 多对多关系示例

1、表名和字段

学生表：Student(s_id,s_name,s_birth,) -->学生编号，学生姓名,，出生年月，学生性别

课程表：Course(c_id,c_name) -->课程编号，课程名称

教师表：Teacher(t_id,t_name) -->教师编号，教师姓名

成绩表：Score(s_id,c_id,s_score) -->学生编号，课程编号，分数

教师—课程表(teach)：Teach(t_id,c_id)

2、表之间的关系

学生与课程之间是多对多(m:n)的关系：一名学生要学习多门课程，一门课程有多名学生学习。

教师与课程之间是多对多(m:n)的关系：一个老师可以上多门课程，一门课程可以由多个老师上

注意：多对多的关系，会生成第三张表，将多对多的关系转换成一对多的关系

2 创建CDM

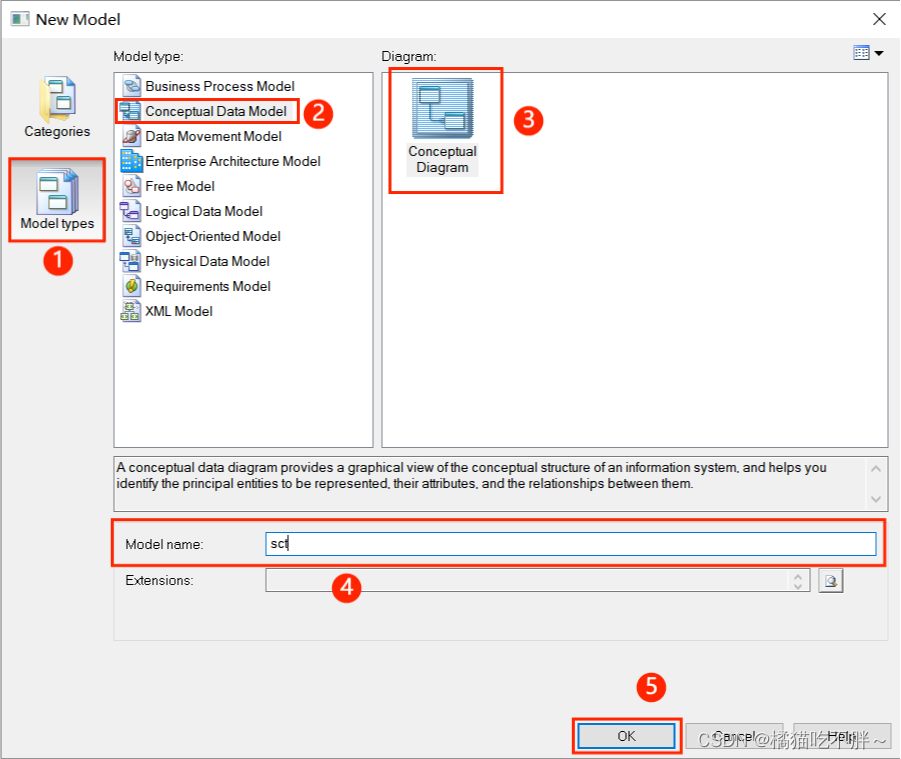

点击菜单栏“File”，点击“New Model”，打开New Model对话框，在该对话框中：

①选择第二个，Model types；

②选择第二个， Data Model；

③默认选中了 Diagram

④在Model name处为模型起一个名字，在本例中命名为：sct；

⑤点击ok。

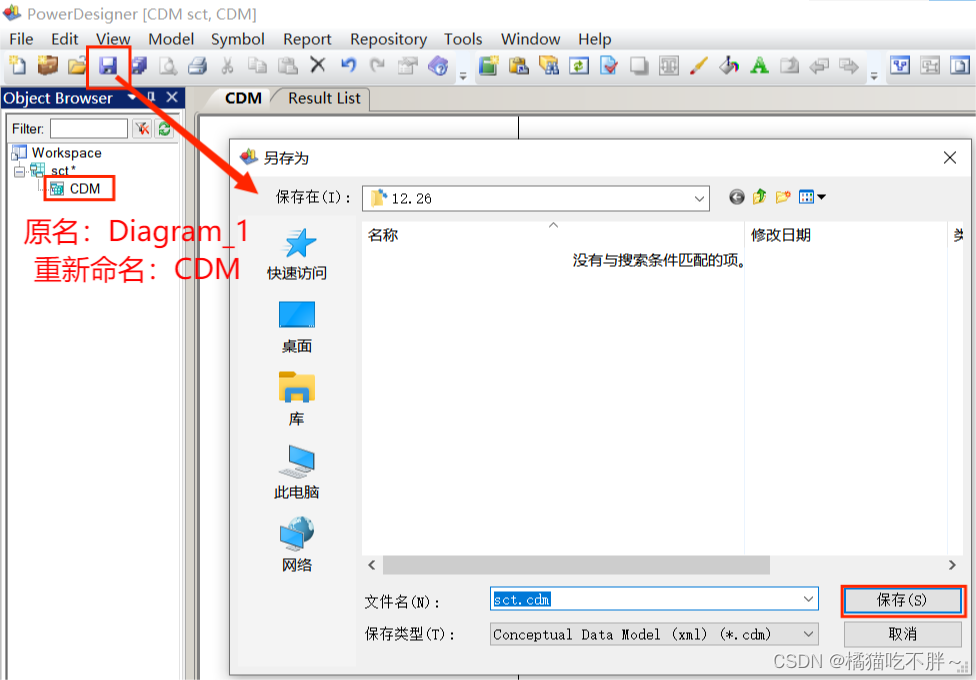

将改名，改成CDM，然后点击保存按钮，选择合适的路径保存该模型。

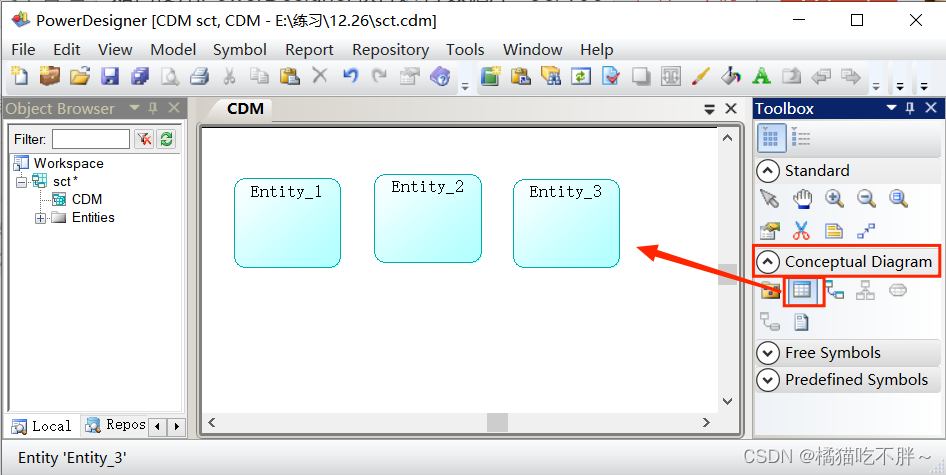

在最右边的Toolbox，选择 Diagram，选择第2个图标，在中间的绘图区域绘图，有几个实体，就点几下鼠标（在本例中有三个实体，因此绘制三个），然后将鼠标恢复成箭头状态。

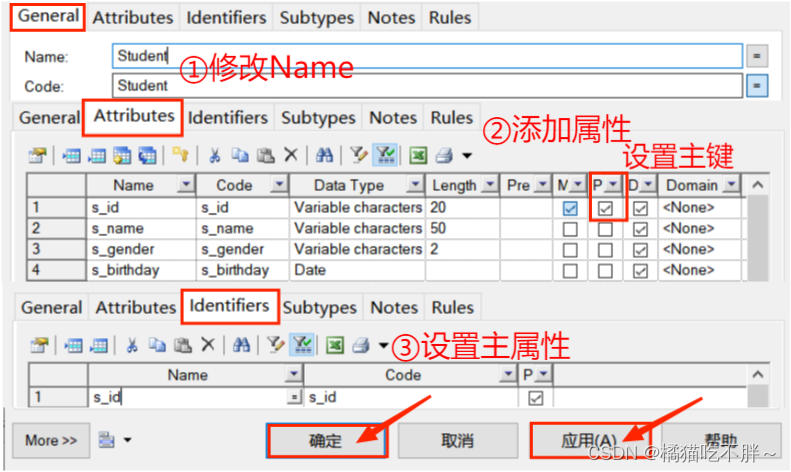

①双击第一个实体图标（刚刚创建的蓝色的图像），根据Student表（s_id，s_name,,）进行绘制；

②进入General界面，更改Name，本例中更改为：Student；

③点击，添加属性，在Name处填写字段名，在Data Types处选择数据类型（两个图标都是修改数据类型的选项），如果该字段为主键，则勾选中间列（Primary ）；

④点击，在Name处添加主属性，点击下方的“应用”，再点击确定。

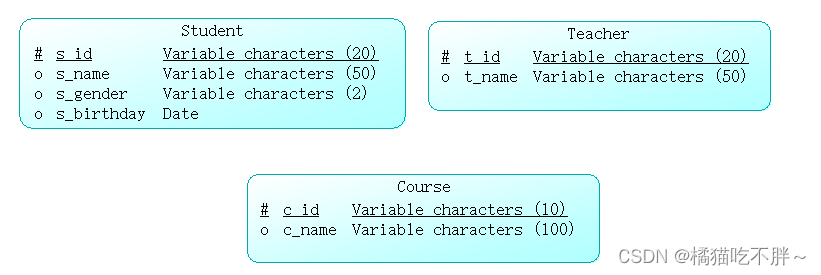

其余的两个实体图标也按照上面的方法进行设置，设置结果如下所示：

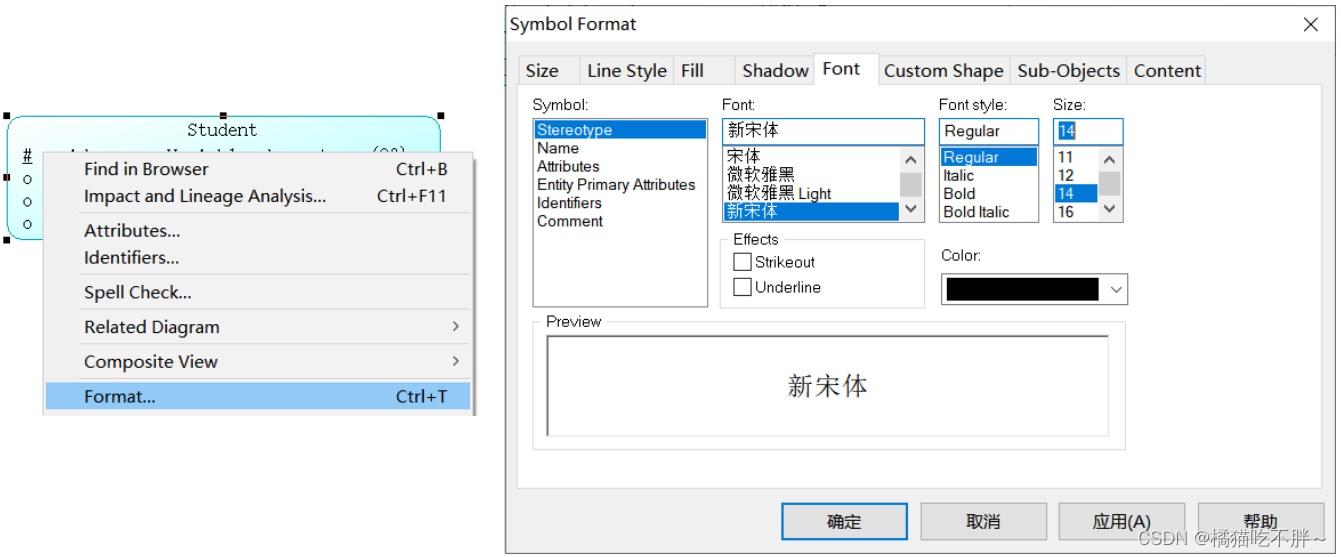

为了使实体图看起来更美观，为实体图设置字体等。鼠标右击Student实体图，选择选择Format，然后点击Font选项卡，在这里可以修改字体，最后点击“应用”，再点击“确定”即可，Teacher和Course实体图也是同样操作。

3 建立实体之间的联系

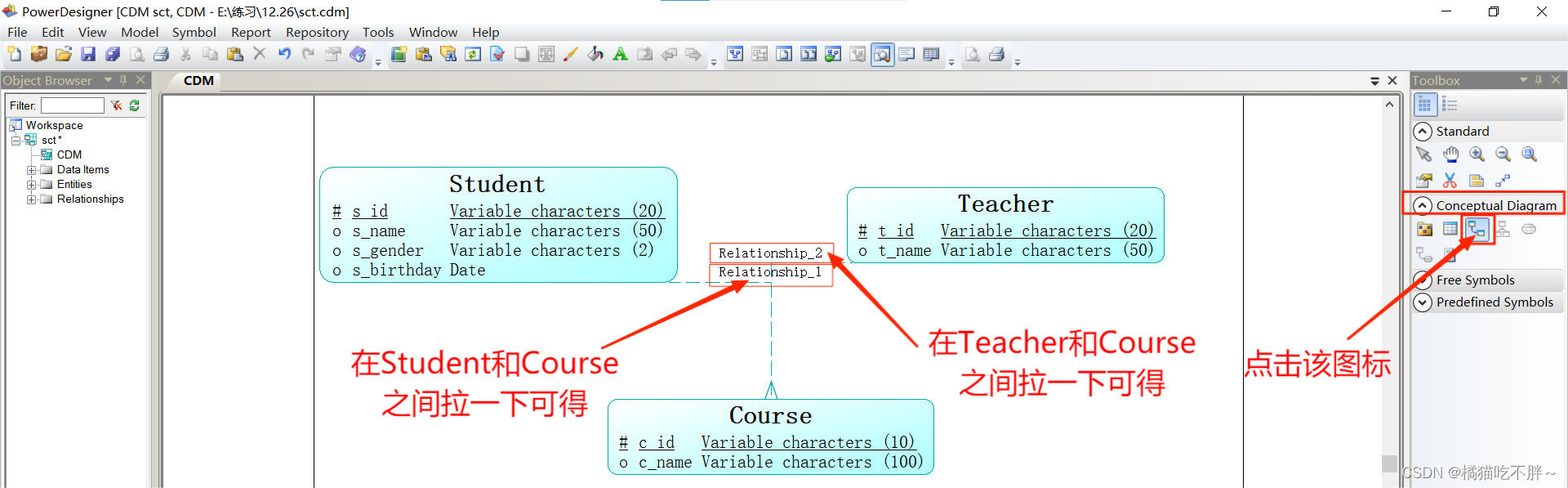

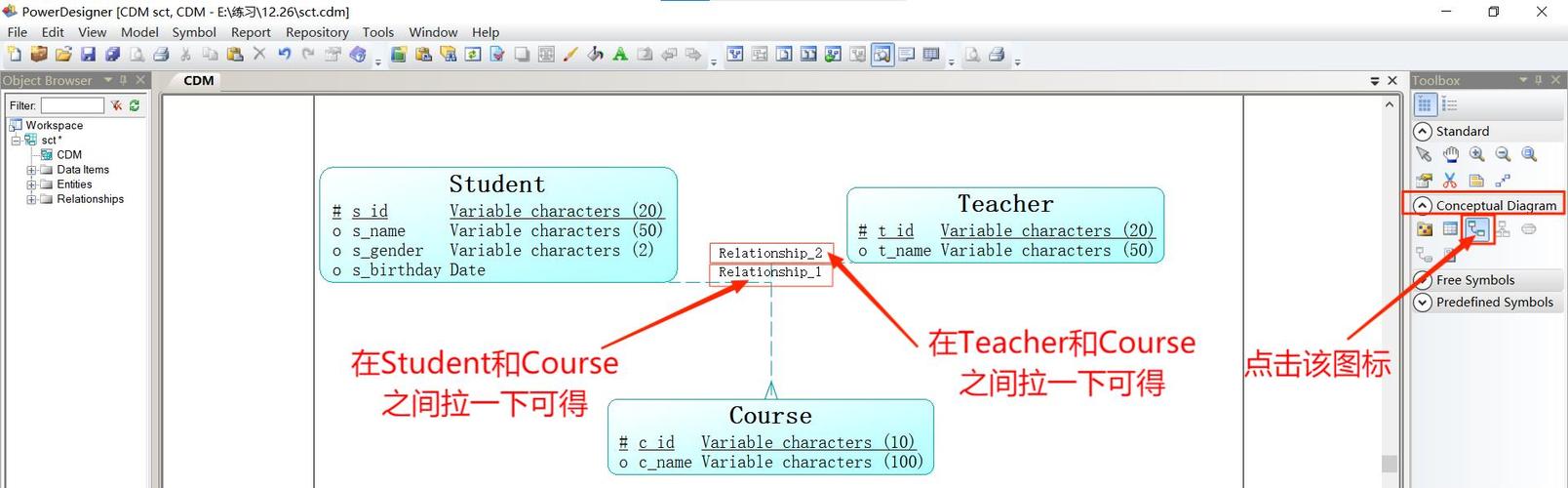

①点击Toolbox下的 Diagram下的第3个小图标（）；

②将鼠标按住从Student框内拉到Course框内，再松开鼠标，然后将鼠标切换回去箭头，Teacher和Course也相同。

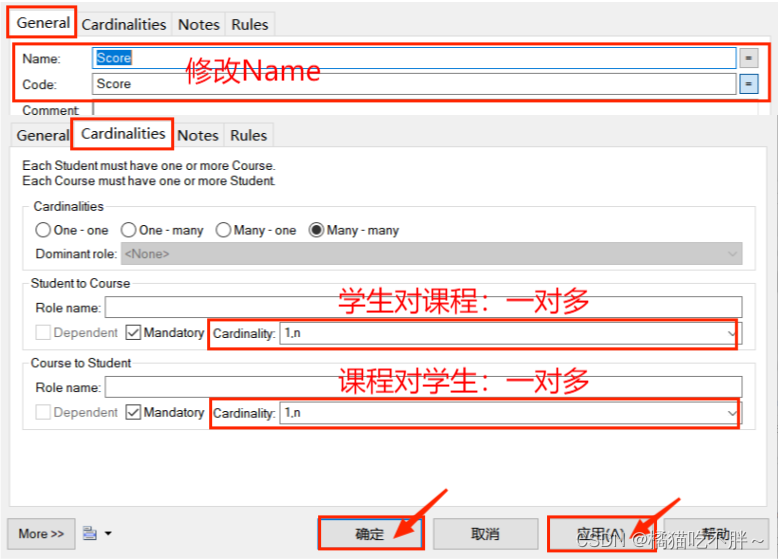

双击部分，会弹出关系窗口，在General选项卡中将Name改名，学生和课程之间的关系是成绩，因此将Name修改为Course。然后点击选项卡，在Student to Course部分选择1：n，在Course to Student部分选择1：n，点击最下面的应用，再点击确定。

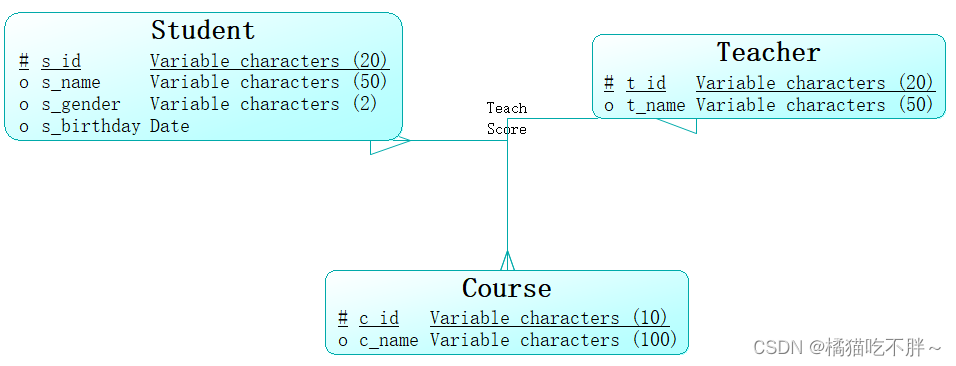

双击，在General选项卡中将Name改名，老师和课程之间的关系是上课，因此将Name修改为Teach。然后点击选项卡，在Teacher to Course部分选择1：n，在Course to Teacher部分选择1：n，点击最下面的应用，再点击确定。得到下面的效果：

4 检查CDM

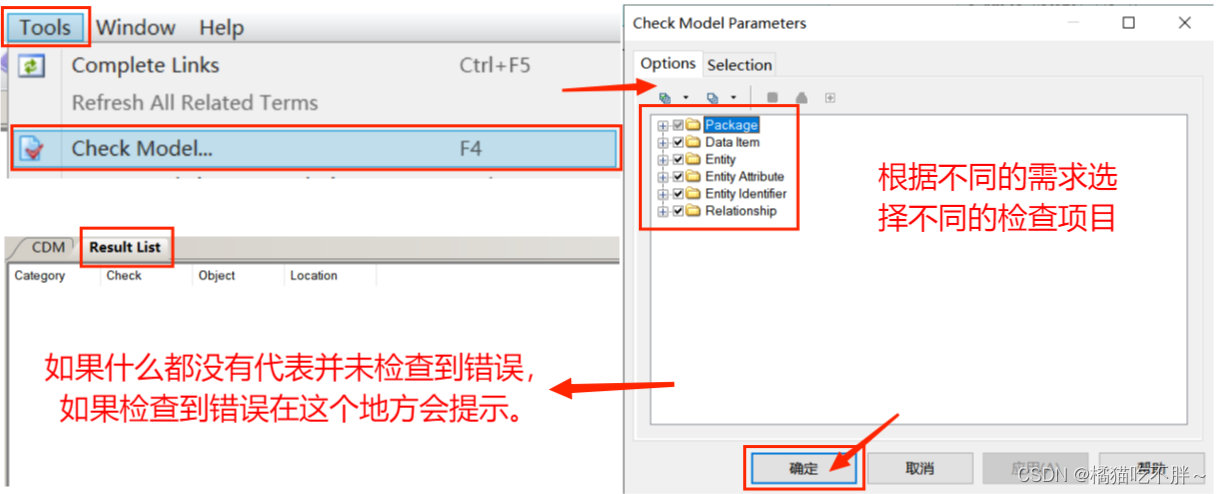

点击最上方菜单栏的Tools选项，选择Check Model，打开检查模型的界面，根据自己的需求来选择检查的项目，在本例中选择全部检查，点击确定后，会打开Result List窗口，如果该窗口下什么都没有显示，代表模型并没有检查出错误，如果显示了信息，代表检查到了错误。

5 将CDM转换成PDM

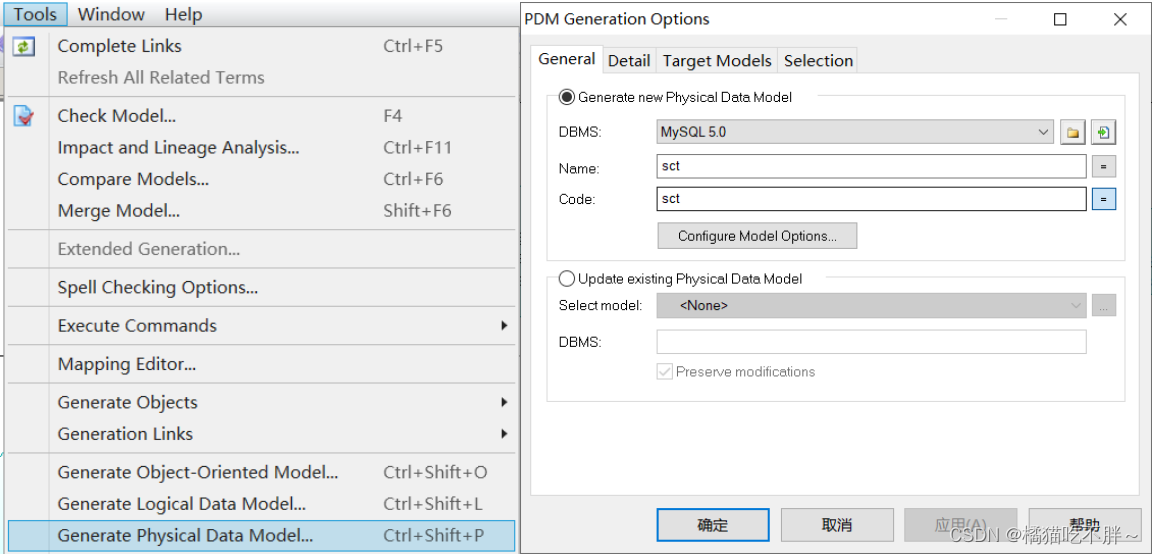

点击最上方菜单栏的Tools选项，选择 Data Model，则会弹出以下窗口，在DBMS一栏中选择自己使用的数据库，本例中使用的数据库是MySQL，因此选择MySQL 5.0，该版本可以兼容MySQL 8.0版本数据库，然后点击应用，点击确定。

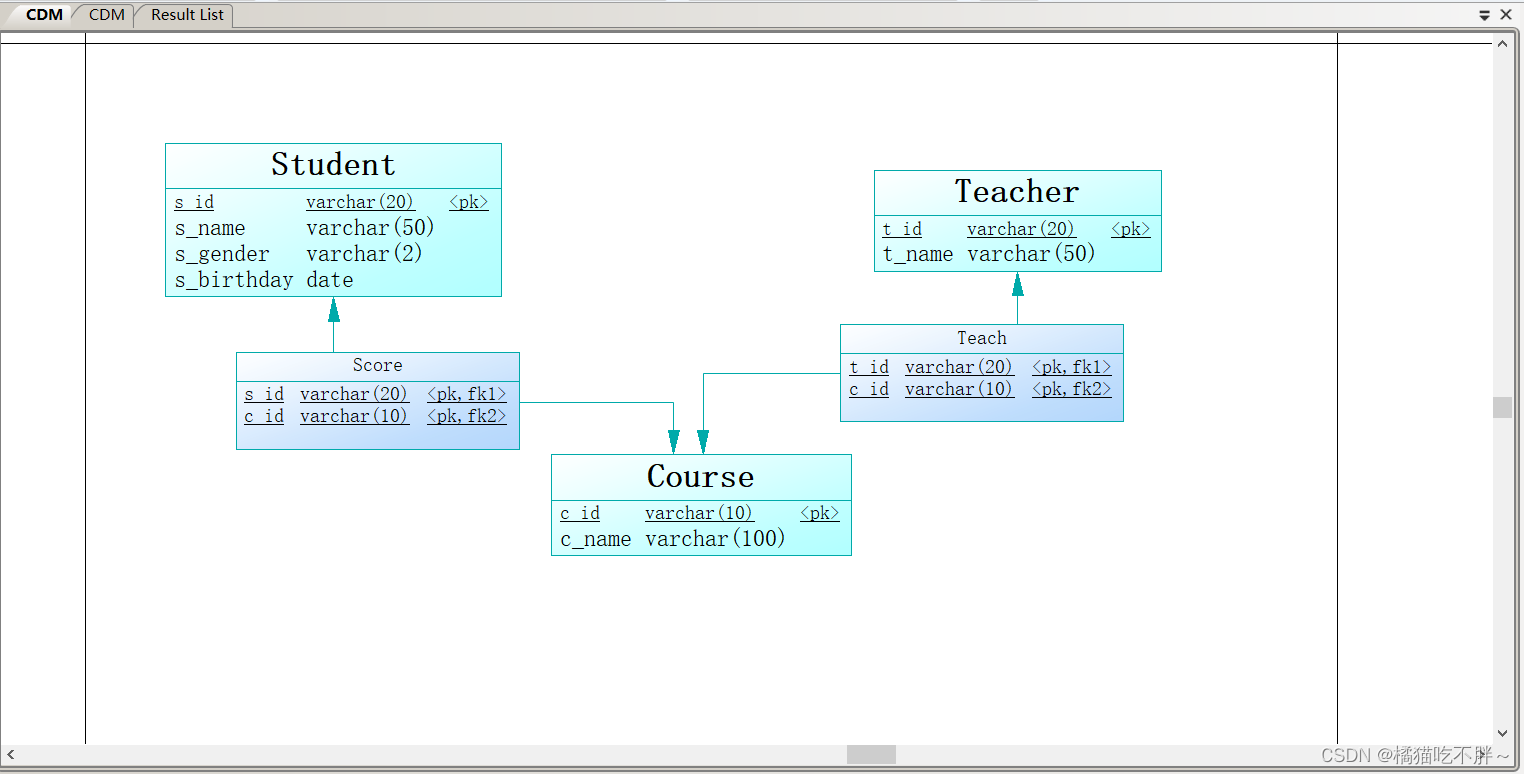

这时会打开以下页面，在这个页面中，

代表了主键代表了外键。

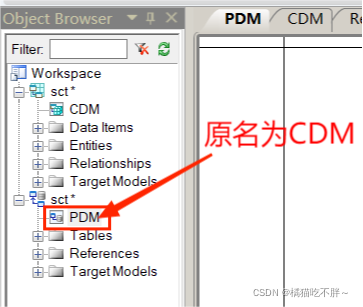

这时界面上会显示两个CDM，会产生冲突，所以需要将该页面的CDM改名为PDM。

这时需要再次将PDM保存，点击保存的按钮，选择合适的文件夹下进行保存。

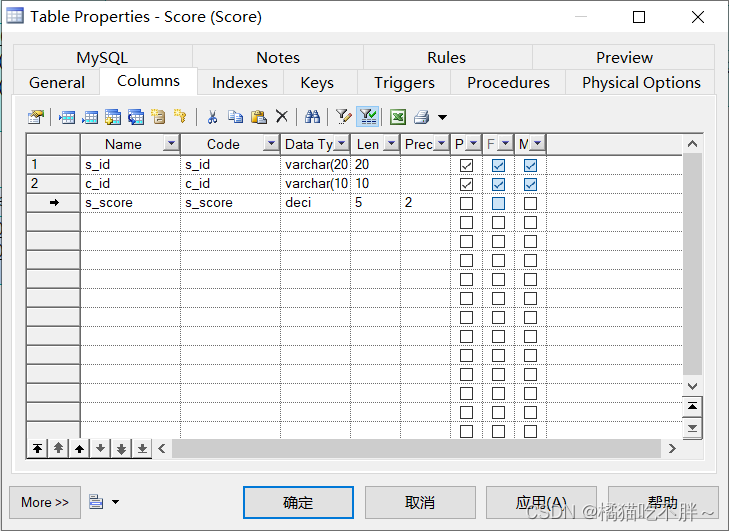

保存之后，需要对Score表进行编辑。双击Score表，打开表格属性的对话框，在Columns选项卡中再增加一列成绩s_score。点击应用，点击确定。

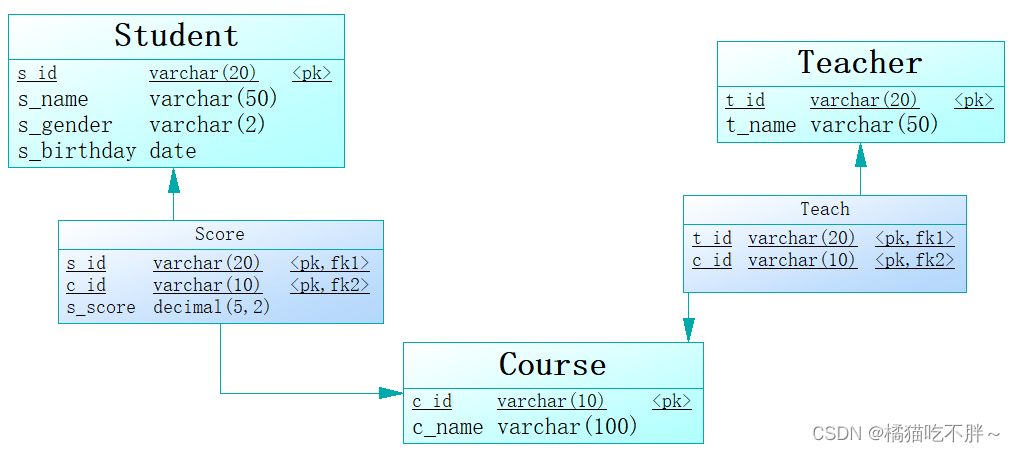

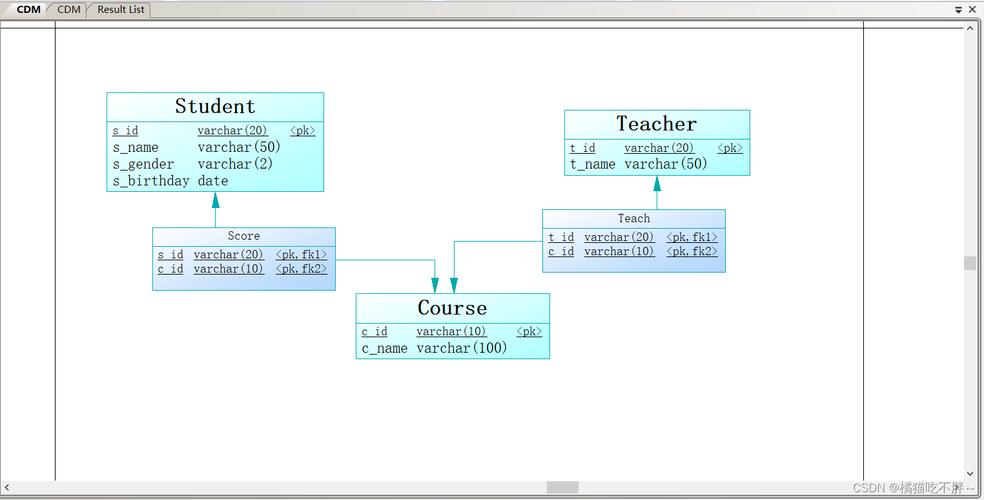

修改之后，在页面上显示效果如下：

6 由PDM生成sql文件

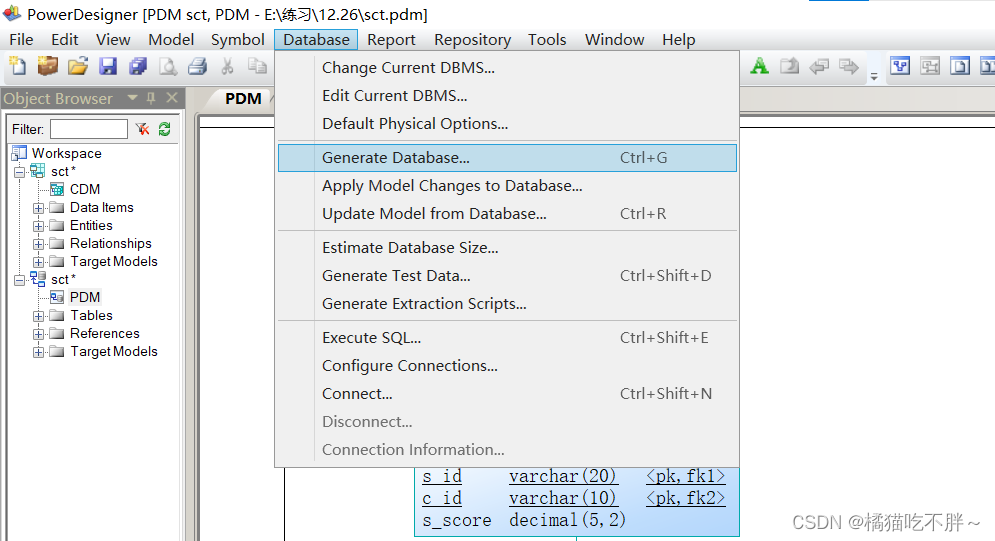

切换到PDM页面，选择菜单栏中的（注：在CDM页面没有选项），点击 。

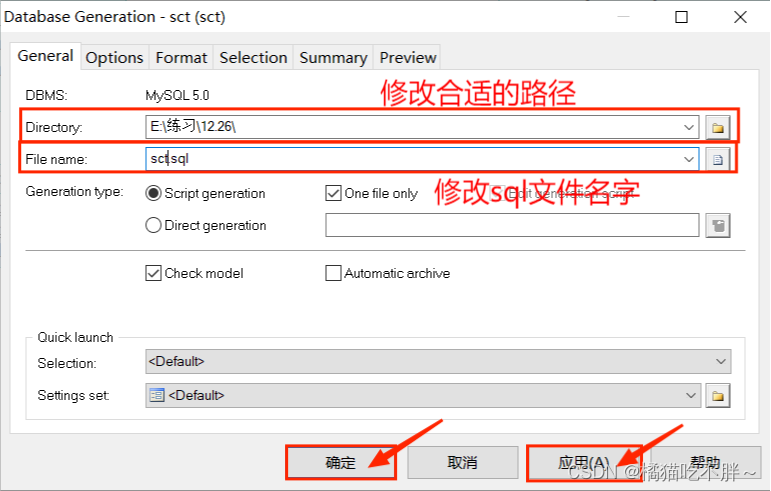

在弹出的对话框中，先修改sql文件存放的路径，然后修改sql文件的名字，点击应用，点击确定。

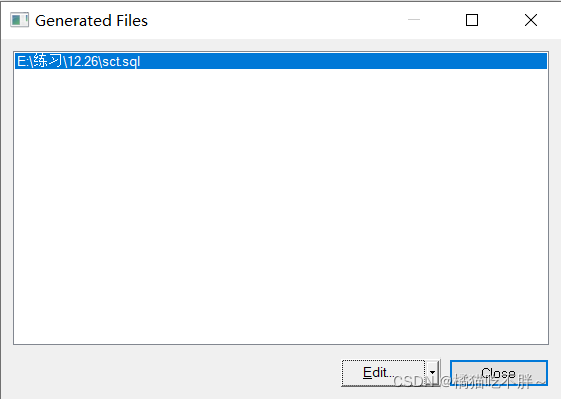

紧接着弹出以下窗口，点击Edit，可以查看生成的sql文件。生成了sql文件之后，就可以从数据库中将这个sql文件导入了。

生成的sql文件如下：

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2022/1/26 18:15:25                           */
/*==============================================================*/
drop table if exists Course;
drop table if exists Score;
drop table if exists Student;
drop table if exists Teach;
drop table if exists Teacher;
/*==============================================================*/
/* Table: Course                                                */
/*==============================================================*/
create table Course
(
   c_id                 varchar(10) not null,
   c_name               varchar(100),
   primary key (c_id)
);
/*==============================================================*/
/* Table: Score                                                 */
/*==============================================================*/
create table Score
(
   s_id                 varchar(20) not null,
   c_id                 varchar(10) not null,

   s_score              decimal(5,2),
   primary key (s_id, c_id)
);
/*==============================================================*/
/* Table: Student                                               */
/*==============================================================*/
create table Student
(
   s_id                 varchar(20) not null,
   s_name               varchar(50),
   s_gender             varchar(2),
   s_birthday           date,
   primary key (s_id)
);
/*==============================================================*/
/* Table: Teach                                                 */
/*==============================================================*/
create table Teach
(
   t_id                 varchar(20) not null,
   c_id                 varchar(10) not null,
   primary key (t_id, c_id)
);
/*==============================================================*/
/* Table: Teacher                                               */
/*==============================================================*/
create table Teacher
(
   t_id                 varchar(20) not null,
   t_name               varchar(50),
   primary key (t_id)
);
alter table Score add constraint FK_Score foreign key (s_id)
      references Student (s_id) on delete restrict on update restrict;
alter table Score add constraint FK_Score2 foreign key (c_id)
      references Course (c_id) on delete restrict on update restrict;
alter table Teach add constraint FK_Teach foreign key (t_id)
      references Teacher (t_id) on delete restrict on update restrict;
alter table Teach add constraint FK_Teach2 foreign key (c_id)
      references Course (c_id) on delete restrict on update restrict;
