1、第四节有线电视系统目录第四节有线电视系统2.4.1系统概况2.4.2设计依据 2.4.3系统带宽及频段设置 3.4.4设计说明4.4.4.1 有线电视系统说明 .4.4.4.2有线电视双向网简介 .6.4.4.3有线电视外线引入7.4.4.4有线电视节目源8.4.4.5有线电视系统前端 .8.4.4.6管线铺设及线缆选型.8.4.4.7有线电视系统接地.9.4.5有线电视系统点表9.4.6系统主要设备介绍12第四节有线电视系统4.1系统概况本次大酒店有线电视系统，有线电视的信号源为市有线电视节目。本次工程按照有中心前端的系统模式设计，采用860MHZ双向高隔离度的邻频传输方式。有线电视中心位于

2、综合楼地下一层广电机房，有线电视中心设置城市有线电视网节目信号接入装置。考虑市数字电视接入和满足自办节目(模拟信号)的传输和接收需要， 本次有线电视系统同时适用于数字和模拟信号系统的接入。本系统输出口频道间载波电平差： 任意频道间不大于10dB，相邻频道间不大于2dB， 图像清晰度应在四级以上。系统主要设备选用国产鑫迈威产品。本次大酒店有线电视系统，由于有线电视的信号源为市数字电视节目，因此本次工程主要是有线电视的网络传输部分，包括传输光纤、电缆、双向分配器、放大器等及接收终 端的配置安装。本次有线电视网络传输系统按照分配-分支方式设计，用户端电平接近(约为 70 4dB)，从而保证图像的传输

3、质量，使电视信号在处理和传输过程中不失真。4.2设计依据智能建筑设计规范，(GBJ08-47-95)智能建筑设计标准，(GB/T50314)住宅建筑共用天线系统设计规范(CECS72-95)有线电视系统项目技术规范，(GB50200-94)有线电视技术规范，(GY/T106 )彩色电视图像质量主观评价方法,(GB7401 )30MHz 1GHz声音和电视信号的电视分配系统(GB6510 86)建筑设计防火规范,(GBT16-87 )电气装置安装项目施工及验收规范,(GBJ232-82 )民用建筑电气设计标准,(JGJ/TL-92 )业主提供的相关图纸和设计需求4.3系统带宽及频段设置本系统采用

4、5-862MHZ带宽邻频双向传输技术，频带划分采用低分割配置，上行频带 为5-30MHZ ,下行频带为47-862MHZ ,下行频道容量为80个PAL-D制式模拟电视频道 (等同于110个NTSC制式模拟电视频道)，上行频段反向传输数据电话、VOD用户指 令及其它综合业务。频段设置参见下图所示:上行VOD用户指令下行摸拟TV数字电视双向业务频段设置为:序号频段用途备注15 30MHZ上行电话，数据，VOD用户点播节目指 令230 47MHZ保护段下行模拟电视下行数字电视未来的双向业务4

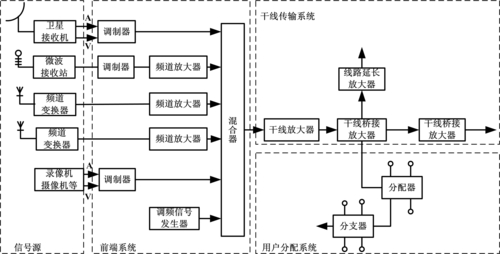

5、.4设计说明441有线电视系统说明大酒店是一个面向二十一世纪的智能化建筑，其智能化设计必须能接受未来信息社会 的强力挑战，我们为今后双向传输的应用做了充分的准备。双向传输简介电缆分配网中上行信号的传输A、由双向干线放大器、双向分配放大器和双向滤波器，分别对上、下行信号进行放 大，补偿电缆的衰减和无源元件的损耗，平衡电缆的斜率，且互不干扰。B、用户信号至电缆分配网的传输在系统的终端，用户可接收来自系统中心发送的任何信息，同时，用户上行调制器将 其回传的音频、视频信号，数据或话音信号再调制到各自的上行频段，然后送入双向电缆 分配网。双向传输的频带划分多业务有线电视网络的频谱分配方案：在频谱最低端5

6、 42MHz，主要用于交互式信息的上行通道，48 550MHz用于传送 模拟电视，该频带内可传送标准电视频道 22套、增补频道37套、550 650MHz主要用 于传送压缩数字电视，其带宽容量为100MHz，可提供120套数字电视频道(采用MPEG) 压缩方式。650 750MHz带宽主要用于交互式通信的下行传输，用来开通电话和数字信 息的传送。750 1000MHz带宽主要用于未来的双向业务。双向传输与分配网络设计实现系统上、下行的双向传输、目前面临要解决的问题是：上行信号的噪声积累问题、 网络接口技术问题、用户接口设备问题以及系统涉及到的相关材料标准问题等。电视网络系统向多功能综合业务信息

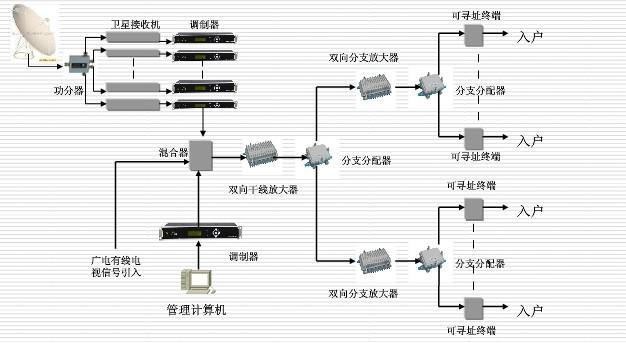

7、网方向定位是未来有线电视发展趋势，为适应发展需要，本系统网络传输部分按双向传输方式设计。随着今后综合业务信息网发展成熟，到时用户只需 增加相应的双向终端设备、便可享受综合业务信息网提供的一切服务。系统网络满足双向传输的条件是选择具有双向放大功能的线路放大器和具有宽带特性的双向分支分配器(5 100MHz )。可采用正、反向信号单独放大并混合传送，并接入 双向放大器。442有线电视双向网简介双向有线电视网络的目标是建成双向、高速、稳定、安全的城域网络。HFC网络（光纤同轴电缆混合网）采用的是860MHz宽带传输系统，具有速度快、频带宽（进行城域网 互联速率高达2Mbps-10Mbps ）、规模大

8、、衍生功能多（如因特网接入、会议电视、网上 购物、视频点播、股票交易、远程教育等）等特点。在应用方面，双向有线网络将提供一 种安全有效的平台，既可提供企业级商业接入，也能为居民用户提供高速上网、实时点播 的应用服务，打破了传统单向网络仅仅作为电视信号传输的单一功能。建成的双向有线电视接入网将能够承载以下业务：1、电视及音频信号传输目前主要用于传输传统的模拟电视及音频广播。数字电视标准确定以后，可以高质量地传输数字电视和音频信号。2、社区服务网业务在为社区服务网电脑亭提供传输服务的基础上，向有线电视双向用户提供全面的社区服务信息。3、电子商务通过有线电视双向网连接各种商业、贸易、服务行业，使有线

9、网用户能够进行网上购 物、交易、报关、商务谈判、在家办公等各种电子商务活动。4、计算机互联为企事业单位构建自己内部的计算机网络提供便宜、高速的互联通路。5、因特网宽带接入有线电视双向网具有上网便捷、速率高、费用低、性能可靠等优势，能够向用户提供 各种In ternet服务，包括 WEB访问、收发EMAIL、网上银行等。6、数据广播以DVB （数字视频广播）技术为基础，开展价格适宜的单向业务，具有非常广阔的 市场前景，主要是数字信息服务（包括金融信息、商品信息、社区服务信息、娱乐信息等 等）、NVOD、音频点播、电子报刊等。7、远程教学远程教学在中小学教学、成人教育、职业培训等方面都有广泛的应用

10、，近期将以单向 技术为基础开展一些广播式的远程教学， 待双向网铺开后，再逐步开发双向式的远程教学。&其它多功能业务如TVOD、话音业务、视频会议、电视购物、交互式游戏、远程医疗等。9、网络管理建成后的网络将是一个能够进行集中管理的网络，在总前端能够对网上的所有数字和模拟设备进行监测、控制、故障报警和诊断等。通过双向网的建成，将能够为有线网络用户提供传统电视传输以外的各类多功能服 务。443有线电视外线引入本次有线电视系统的信号由大楼外的有线电视网引入到综合楼地下一层广电机房，在有线电视中心内安装调制器、混合器、放大器、分配器等设备；各房间的有线电视点，在 每层弱电间进行汇接。本次项目有线电视网

11、络传输系统按照分配-分支方式设计，用户端电平接近（约为 70 4dB ），保证图像的传输质量，使电视信号在处理和传输过程中不失真。444有线电视节目源本次项目有线电视系统的节目源主要通过市有线电视网的接入，获得市有线电视网提供的几十套国内电视节目及酒店自办节目。4.4.5有线电视系统前端本次项目有线点是系统前端只有有线电视信号前端部分，这部分由调制器和混合器组 成。本系统规划传送的有线电视频道有几十套，电视信号处理方式采用滤波选频/变频方式，将所需电视频道选出后再进行中频处理， 使其变为输出稳定的标准电视频道。 见下图:中频处理器经处理后的 有线电视频道4.4.6管线铺设及线缆选型本系统由前端

12、一一同轴传输主干网络一一电缆分配网络三个部分组成。前端设于地下一层广电机房，信号通过放大器放大后输送至各层弱电井，在弱电井处经过分配/分支器分配到该层的用户点。信号的分配采用分配分支方式，以提高系统的隔离度，减少用户终 端之间的相互干扰 干线，指从放大器至分配器之间的电缆线（这里我们不考虑有线电视进入大楼的线， 这部分由相关部门实施），铺设于室外电缆沟及弱电竖井中。支线，指从分配器至分支器和分支器至终端插座之间的同轴电缆，支线主要布放于天花板内的线槽中。有线电视机房至各建筑物、楼层设备管理间之间用四芯室外单模光缆连接；建筑物、楼层设备管理间至有线电视分配器采用SYWV - 75 - 9同轴电缆

13、连接；有线电视分配器至分支器采用 SYWV - 75 - 7同轴电缆连接； 分支器至有线电视插座采用 SYWV - 75 - 5同轴电缆连接。447有线电视系统接地大楼内CATV系统的同轴电缆金属外护套，金属穿管，设备（或器件）的外露可导电 部分均应相连并接地。系统所采用的屏蔽电缆应穿金属管敷设， 电缆外层或金属管与建筑物的避雷带有良好 的电气接地。4.5有线电视系统点表序号楼层数量1综合楼负一层42综合楼一层173综合楼二层374综合楼三层265综合楼四层166小计1007康乐楼地下二层28康乐楼地下一层149康乐楼一层310小计1911指挥楼一层2012指挥楼二层2213小计4214武警楼一层1715武警楼二层1216小计2917一号楼负一层2718一号楼一层3019一号楼二层1520小计7221二号楼负一层1322二号楼一层1323二号楼二层1324小计3925二号楼一层626二号楼二层1027小计1628五号楼一层629五号楼二层1030小计1631六号楼负一层332六号楼一层433六号楼二层434小计1135七号楼负一层336七号楼一层437七号楼二层438小计1139八号楼负一层340八号楼一层441八号楼二层442小计1143九号楼负一层344九号楼一层445九号楼二层446小计1147合计377终端点具体分布详见设计图纸
