数据库实体关系（DBER）编辑器

数据库实体关系（DBER）编辑器是一种图形化工具，它允许用户创建和管理数据库的实体关系模型。实体关系模型是一种用于在逻辑设计阶段表示数据库结构的工具，它通过实体、关系和属性来描述数据。

在DBER编辑器中，用户可以通过以下方式进行操作：

1. 创建实体：实体是数据库中数据的基本单位，通常代表一个表。用户可以在编辑器中定义实体的名称和属性。

2. 定义关系：实体之间的关系描述了数据之间的联系。这些关系可以是一对一、一对多或多对多。编辑器允许用户通过拖放操作来连接不同的实体，并指定关系的类型。

3. 设置属性：每个实体都有一组属性，这些属性定义了数据的特征。用户可以指定属性的数据类型、长度、是否允许为空等。

4. 生成SQL：许多DBER编辑器可以生成根据模型创建数据库结构的SQL语句，这样用户就可以很容易地将模型转换为实际的数据库。

5. 模型验证：编辑器通常提供模型验证功能，以确保模型符合数据库设计规范，比如不存在环形依赖等。

6. 文档生成：一些高级的编辑器还可以生成实体关系模型的文档，这对于数据库设计和团队沟通非常有用。

使用DBER编辑器可以帮助数据库设计人员和开发人员更直观地理解和构建数据库结构，提高数据库设计的效率和准确性。在数据库设计和维护过程中，DBER编辑器是一个非常有价值的工具。

具体功能

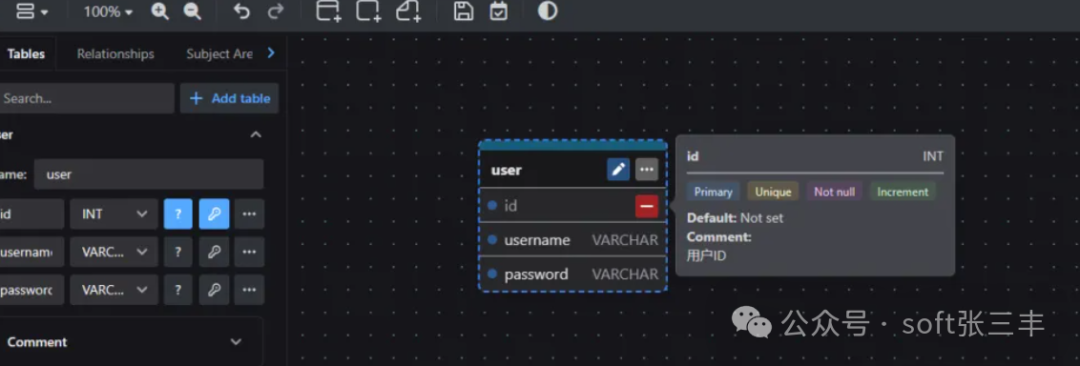

在线数据库设计：提供直观的界面，让您轻松设计数据库。

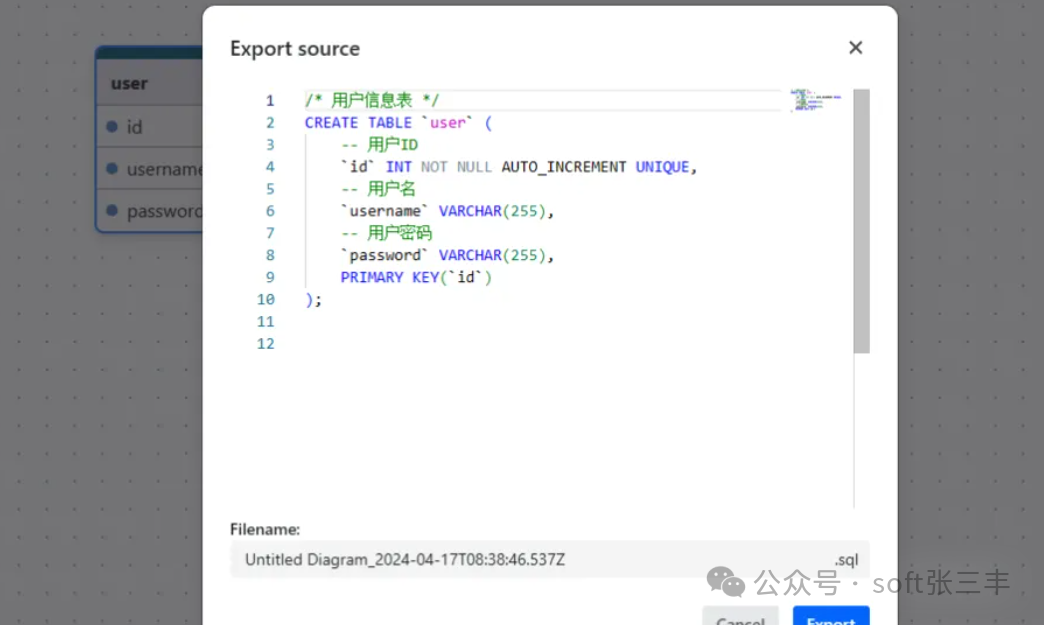

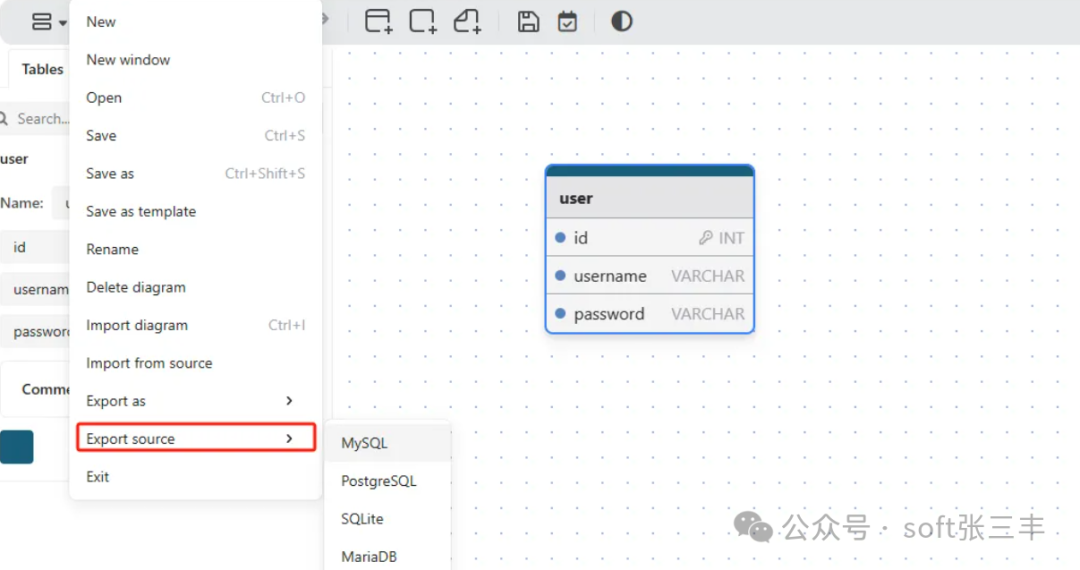

SQL 生成器：设计完成后，可以自动生成 SQL 脚本，省去手动编写的麻烦。

自定义编辑器：根据个人习惯，设置自己的编辑器，让设计数据库更加舒适。

免费使用：无需创建账号，即可免费使用所有功能。

如何确保生成的SQL语句无误？

确保DBER编辑器生成的SQL语句无误涉及几个步骤，包括验证模型的一致性、检查生成的SQL代码以及在实际数据库环境中测试这些语句。以下是一些确保SQL语句无误的方法：

1. 验证模型：在生成SQL语句之前，首先确保你的实体关系模型是正确的。检查实体、属性和关系的定义是否准确无误，实体之间的关系是否恰当，以及所有的约束是否都被正确应用。

2. 使用自动验证工具：大多数DBER编辑器都提供了自动验证功能，可以检查模型的一致性和完整性。例如，检查是否存在循环依赖、实体是否缺少主键等。

3. 审查生成的SQL：生成SQL语句后，仔细审查代码，确保它符合数据库的特定要求和标准。检查数据类型映射、索引创建、约束定义（如外键约束）等是否正确。

4. 在测试环境中执行：在将SQL语句应用到生产环境之前，首先在一个安全的测试环境中执行它们。这样可以确保不会对实际数据造成损害，并且可以观察语句执行的结果。

5. 回滚和事务管理：在测试环境中执行SQL语句时，使用事务管理来确保如果出现错误，可以回滚到执行前的状态。这有助于防止数据损坏。

6. 性能测试：除了功能正确性之外，还应考虑SQL语句的性能。确保索引和查询优化器能够有效地工作。

7. 同行评审：让其他有经验的数据库开发人员或管理员审查生成的SQL代码，以发现可能被遗漏的问题。

8. 使用版本控制：将生成的SQL脚本纳入版本控制系统，这样可以对变更进行追踪和管理，确保在出现问题时能够回退到之前的版本。

9. 文档记录：记录SQL语句的执行过程和结果，包括任何出现的错误和解决方案。这有助于未来的故障排除和知识共享。

通过这些步骤，可以大大减少DBER编辑器生成的SQL语句中的错误，并确保它们能够在实际的数据库环境中正确执行。

应用场景

学习数据库设计：对于正在学习数据库概念和设计的学生和初学者，DrawDB提供了一个直观的界面和简单易用的功能，帮助他们理解数据库实体关系模型和SQL脚本生成的基本原理。

原型设计：对于开发人员和项目团队，DrawDB是一个理想的工具，可以帮助他们快速创建数据库实体关系图，设计数据库架构，并生成相应的SQL脚本。这有助于加速项目的原型设计和开发过程。

团队合作：DrawDB支持实时协作功能，使团队成员可以同时在同一个数据库模型上工作，轻松共享想法、提供建议，并确保数据库设计的一致性和准确性。这对于团队合作设计复杂数据库结构的场景尤为重要。

数据库管理：对于数据库管理员和数据工程师，DrawDB是一个方便的工具，可以帮助他们轻松管理和维护数据库实体关系图，进行数据库架构的变更和优化，并生成相应的SQL脚本以应用于生产环境。

支持的数据库

MySQL,,SQLite,MariaDB,

如何检查生成SQL的执行效率

检查SQL语句在实际数据库中的执行效率是数据库性能调优的关键部分。以下是一些常用的方法来评估和改进SQL语句的执行效率：

1. EXPLAIN PLAN：

- 许多数据库管理系统（如Oracle、MySQL、）提供了一个`EXPLAIN`命令，它可以显示SQL语句的执行计划。执行计划展示了数据库如何执行查询，包括它将使用哪些索引、如何连接表等。

- 使用`EXPLAIN`可以帮助你理解查询的效率，并识别可能导致性能问题的瓶颈。

2. 数据库性能监控工具：

- 大多数数据库都有内置的性能监控工具，可以提供关于SQL语句执行的详细统计信息，包括执行时间、CPU和内存使用情况、磁盘I/O等。

- 这些工具还可以帮助你监控数据库的整体性能，以及识别资源消耗大的查询。

3. 实际执行时间：

- 直接执行SQL语句并测量它所需的时间是一种简单但有效的方法。你可以使用数据库提供的命令或通过应用程序来测量执行时间。

4. 使用统计信息：

- 确保数据库的统计信息是最新的，因为查询优化器依赖于这些统计信息来生成执行计划。如果统计信息过时或不准确，优化器可能会选择低效的执行计划。

5. 测试不同的索引：

- 创建、修改或删除索引可能会显著影响SQL语句的执行效率。通过实验不同的索引策略，你可以找到最优的性能配置。

6. 查询重写：

- 有时，通过重写查询，使用不同的SQL结构或函数，可以显著提高性能。例如，使用`JOIN`代替子查询，或者使用`UNION ALL`代替`UNION`。

7. 分区和分片：

- 对于大型数据库，分区或分片可以改善查询性能，因为它们允许数据库只扫描相关的数据子集。

8. 使用缓存：

- 如果应用程序经常执行相同的查询，考虑使用查询缓存来存储查询结果，以减少数据库的负载。

9. 参数调整：

- 数据库管理系统通常有许多可配置的参数，这些参数可能影响查询性能。调整这些参数（如缓冲区大小、连接池大小等）可能会提高性能。

10. 性能基准测试：

- 使用性能基准测试工具（如Apache JMeter、 等）来模拟高负载下的数据库操作，以评估SQL语句在不同条件下的性能。

通过这些方法，你可以识别和解决SQL语句执行效率低下的问题，从而提高整个数据库系统的性能。记住，每个数据库和应用程序都是独特的，因此性能优化通常需要根据具体情况进行调整。

可试用产品

开源地址

drawdb-io/drawdb
