分类:

按照用途:广播有线电视

专用有线电视(即应用电视) 绪论已有介绍

munity Antenna ,简称CATV)。它是在有利位置架设高质量接收天线,经有源或无源分配网络,将收到的电视信号送到众多电视机用户,解决在难以接收电视信号环境中收看电视的问题。

共用天线电视系统的分配系统一般较小,多是为公寓大楼、宾馆、饭店以及小型住宅区服务,它的前端也非常简单。

由于科学技术的不断发展,人们并没有满足“共用天线电视系统”原有概念所包含的内容。把开路电视广播、调频广播以及录像机和调制器自行播放的节目等通过同轴电缆分配给广大电视用户,这就是电缆电视系统CATV(Cable TV)。从这个意义上讲,共用天线电视系统属于电缆电视的范畴。但由于它们都简称CATV,因此有时也不加以区别而混用。实际上,它们是两种不同的系统。一般来讲,电缆电视在前端有接收、处理信号的功能,传输分配网络的规模和复杂程度,以及用户终端数量等方面部比共用天线电视系统复杂得多。

应用电视和广播有线电视均采用同轴电缆或光缆以及微波和卫星作为电视信号的传输介质。

电视信号在传输过程中普遍采用两种传输方式:

射频信号传输,又称高频传输/频带传输;

视频信号传输,又称低频传输/基带传输。

应用电视系统的终端通常是工业级的图像监视器,信号采用视频输入方式,所以在传输距离较近、视频信号路数较少时,常常采用视频信号传输方式;

广播有线电视系统的终端为电视接收机,信号的输入方式为射频,所以通常采用射频信号传输方式,且保留着无线广播制式和信号调制方式。

广播有线电视系统在中近距离传输时,通常采用隔频(道)传输、邻频(道)传输、增补频道传输、双向传输等方式,其传输媒质一般是同轴电缆、光缆、平衡电缆等有线介质。而在较远距离传输时,除用光缆和同轴电缆—光缆混合方式外,还常用微波和卫星等无线传输媒质。

Z17~Z36

(1) 有线电视的工作频段及频道分布

下行频带(标准频道用DS、增补频道用Z表示),上行频带

(2) 隔频(道)传输与邻频(道)传输

开路广播采用隔频传输,有线电视系统也可采用隔/邻频传输方式。国内大多数用户的电视机高频头,都是具有AFC功能的电调谐高频头,中频滤波器采用选择性高的声表面波滤波器(SAWF),对邻频的抑制度可达40dB以上,且采用同步检波方式,基本上可以做到没有邻频干扰,直观收看效果可达4级以上,要实现邻频传输需要解决问题的是有线前端设备发射的频谱要纯。

(3) 增补频道的划分(MHz)

(4) CATV频道的划分

(5) 有线电视的无线传输手段

主要有卫星和微波两种。

微波传输方式:

多频道微波分配系统MMDS(Multi-channel System)

~,带宽为200 MHz,可容纳24个PAL制电视频道,系统价格较低,比较适合我国的国情。

调幅微波链路AML ( Link)

~,带宽为500 MHz,可传送50套左有的PAL电视信号。在远距离单频道传输时,性能较好。

有线电视是现代家庭生活的第三根线,又称图像线(第一根线是电灯线,第二根线是电话线,第四根线是互联网线)。图像质量高, 系统频带宽(节目套数多),不仅消除了城市中的“天线森林”,有利于市容美化,还可以提供多种服务功能(增值业务)。

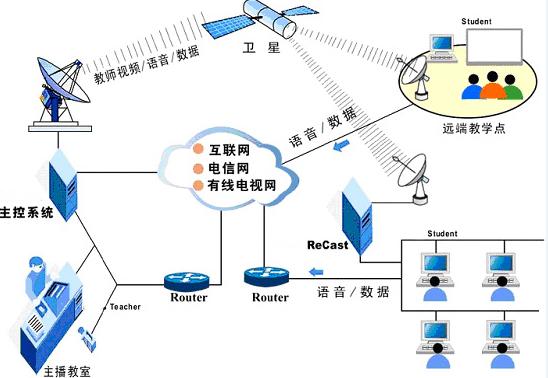

例如:付费电视、视频点播(VOD)、互联网接入、IP电话、安全监控、远程教学/医疗。

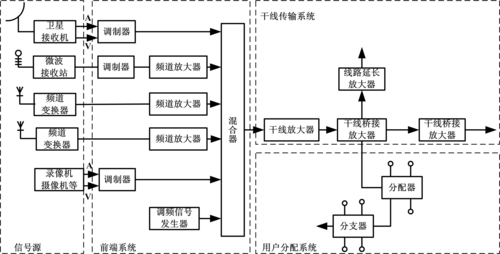

有统电视系统的构成

(1) 接收信号源

(2) 前端设备

(3) 干线传输系统

如干线放大器(包含自动增益控制AGC、自动斜率控制ASC)和干线电缆或光缆。

(4) 用户分配网络

(5) 用户终端

电视接收、调频广播、线缆调制解调器(Cable Modem,PC机、IP电话等) 等。

线缆调制解调器(Cable Modem)

主要有环形、树形、星形三种。传统结构为树形(同轴电缆),光纤—同轴电缆混合网(HFC)的主干可以采用星形或环形结构,其中环形结构的可靠性高,适合提供增值业务。

用光缆实现的具体的连接方式:

干线光缆FB (Fiber ,本地前端或中心前端到支线)

光纤到节点FTTN (Fiber to the Node,前端到分配点)

光纤到路边FTTC (Fiber to the Curb)

光纤到最后一个放大器FTTL (Fiber to the Last )

其中,以FB中的光
