锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。

简单锁存器定义：

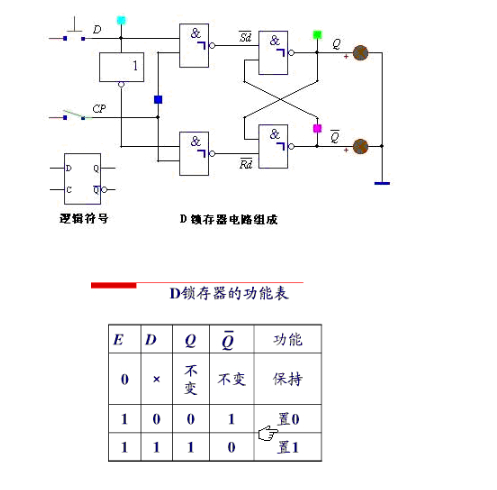

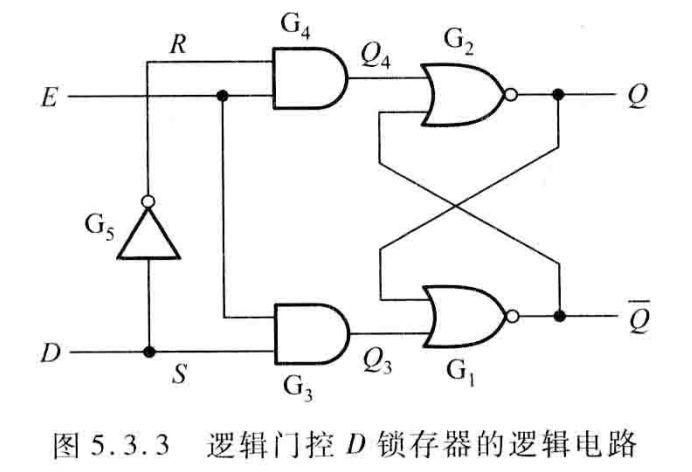

只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。通常只有0和1两个值。典型的逻辑电路是D触发器。由若干个钟控D触发器构成

的一次能存储多位二进制代码的时序逻辑电路，叫锁存器件。逻辑结构与功能表

8位锁存器74LS373的逻辑图见图所示。其中使能端G加入CP信号，D为数据信号。输出控制信号为0时，锁存器的数据通过三态门进行输出。

数据有效延迟后于时钟信号有效。这意味着时钟信号先到，数据信号后到。在某些运算器电路中有时采用锁存器作为数据暂存器。所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。典型的锁存器逻辑电路是D触发器电路。锁存，就是把信号暂存以维持某种电平状态。锁存器的最主要作用是缓存，其次完成高速的控制其与慢速的外设的不同步问题，再其次是解决驱动的问题，最后是解决一个I/O口既能输出也能输入的问题。在某些应用中，单片机的I/O口上需要外接锁存器。例如，当单片机连接片外存储器时，要接上锁存器，这是为了实现地址的复用。假设，MCU端口其中的8路的I/O管脚既

要用于地址信号又要用于数据信号，这时就可以用锁存器先将地址锁存起来。

并不是一定要接锁存器，要看其地址线和数据线的安排，只有数据和地址线合用的情况下才会需要锁存器，其目的是防止在传数据时，地址线被数据所影响！这是由单片机数据与地址总线复用造成的，接RAM时加锁存器是为了锁存地址信号。如果单片机的总线接口只作一种用途，不需要接锁存器；如果单片机的总线接口要作两种用途，就要用两个锁存器。例如：一个口要控制两个LED，对第一个LED送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED上的数据不变。对第二个LED送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED上的数据不变。如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。然而在实际应用中，我们并不这样做，只用一个锁存器就可以了，并用一根I/O口线作为对锁存器的控制之用（接74373的LE，而OE可恒接地）。所以，就这一种用法而言，可以把锁存器视为单片机的I/O口的扩展器。
